[求助] proe如何实现如图的效果

3 主题	20 回帖	0 威望

积分: 29

发消息

发表于 2014-5-8 22:36 | 显示全部楼层 |阅读模式

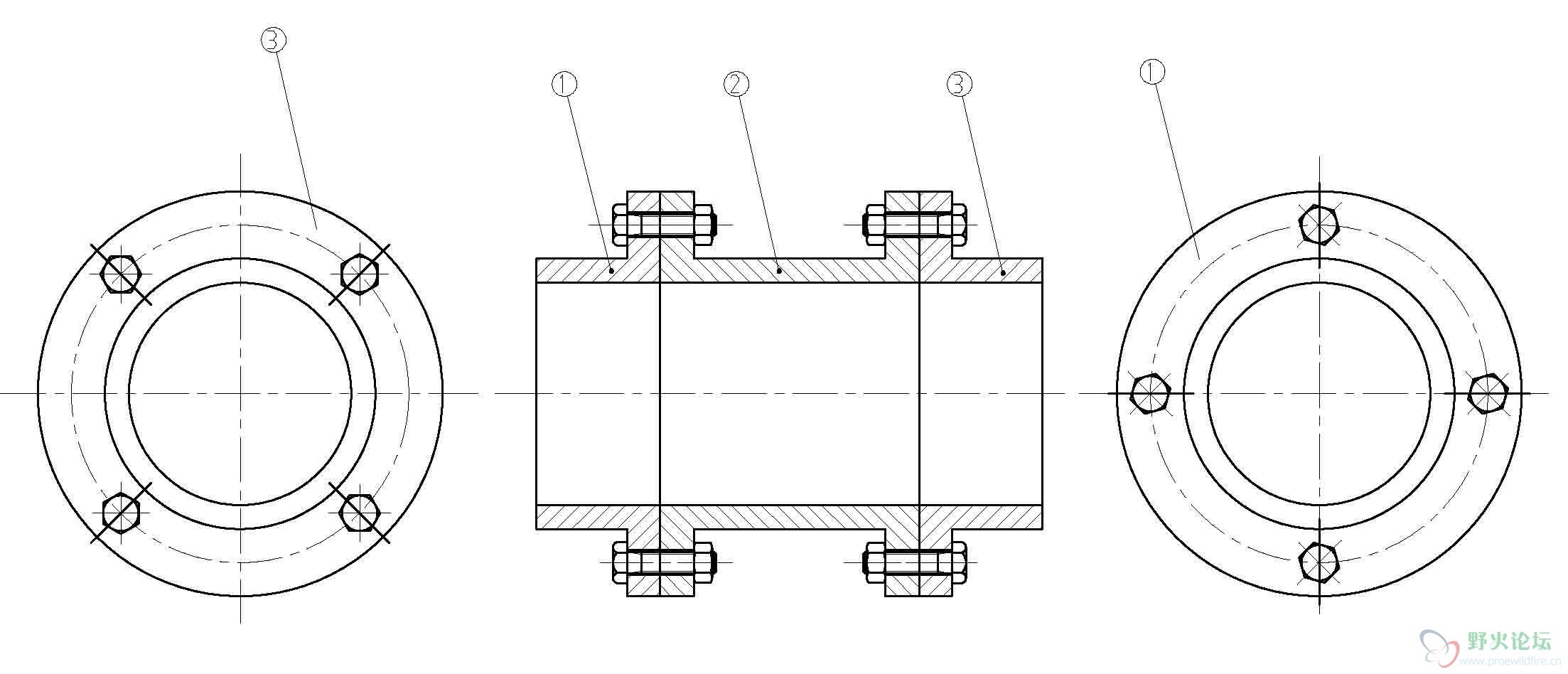

如图，2号件两端法兰盘的钻孔角度相差45度，在剖面图是表示画法，实际两端螺栓孔不能同时被剖到。PROE装配工程图如何实现这种画法。这只是为了说明如何实现这种画法举的例子，实际的装配图有好多个零件都需要这样处理，即把零件中不在一个剖面的孔，槽等都表示在一个剖面上。我知道在零件图中可以旋转剖，但装配图中好多零件，兼顾了这个零件就不能兼顾其它零件。

图1

广告位招租 |请联系 QQ：28016688

回复

使用道具举报

54 主题	219 回帖	6 威望

积分: 317

发消息

发表于 2014-5-9 12:49 | 显示全部楼层

在零件中通过草绘的方式加入想要在剖视图中表达的孔，然后在工程图中在相应的视图上把那个草绘映射成线并添加剖面线，再把原来的草绘给隐藏掉就行了，结果和你想要的一样，并且会随着模型的变化而自动变化。

回复顶踩

使用道具举报

3 主题	20 回帖	0 威望

积分: 29

发消息

楼主| 发表于 2014-5-9 14:08 | 显示全部楼层

能把草绘映射成线并添加剖面线这部分说详细点吗，具体操作步骤。多谢了！！！~~

回复顶踩

使用道具举报

78 主题	1619 回帖	33 威望

积分: 1963

发消息

发表于 2014-5-9 22:33 | 显示全部楼层

全部展开的截面。你试试。

回复顶踩

使用道具举报

1272 主题	4万回帖	900 威望

积分: 47434

发消息

发表于 2014-5-10 19:57 | 显示全部楼层

参考这个试下
proe旋转剖视图：剖面—全部(对齐) 视频演示教程
http://www.proewildfire.cn/thread-381-1-1.html
(出处: 野火论坛)

努力，认真解答网友的每一个问题，共同学习，一起进步！请勿发论坛消息求助。

回复顶踩

使用道具举报

2 主题	43 回帖	0 威望

积分: 48

发消息

发表于 2014-5-13 20:45 | 显示全部楼层

学习中！

回复顶踩

使用道具举报

3 主题	20 回帖	0 威望

积分: 29

发消息

楼主| 发表于 2014-5-19 11:03 | 显示全部楼层

学习了，不过那个不是我想要的结果。后来用族表解决的，多谢大家的帮助！！~
