DIN5480-2 渐开线花键的画法

wswangjincheng · 发表于 2014-2-10 15:08

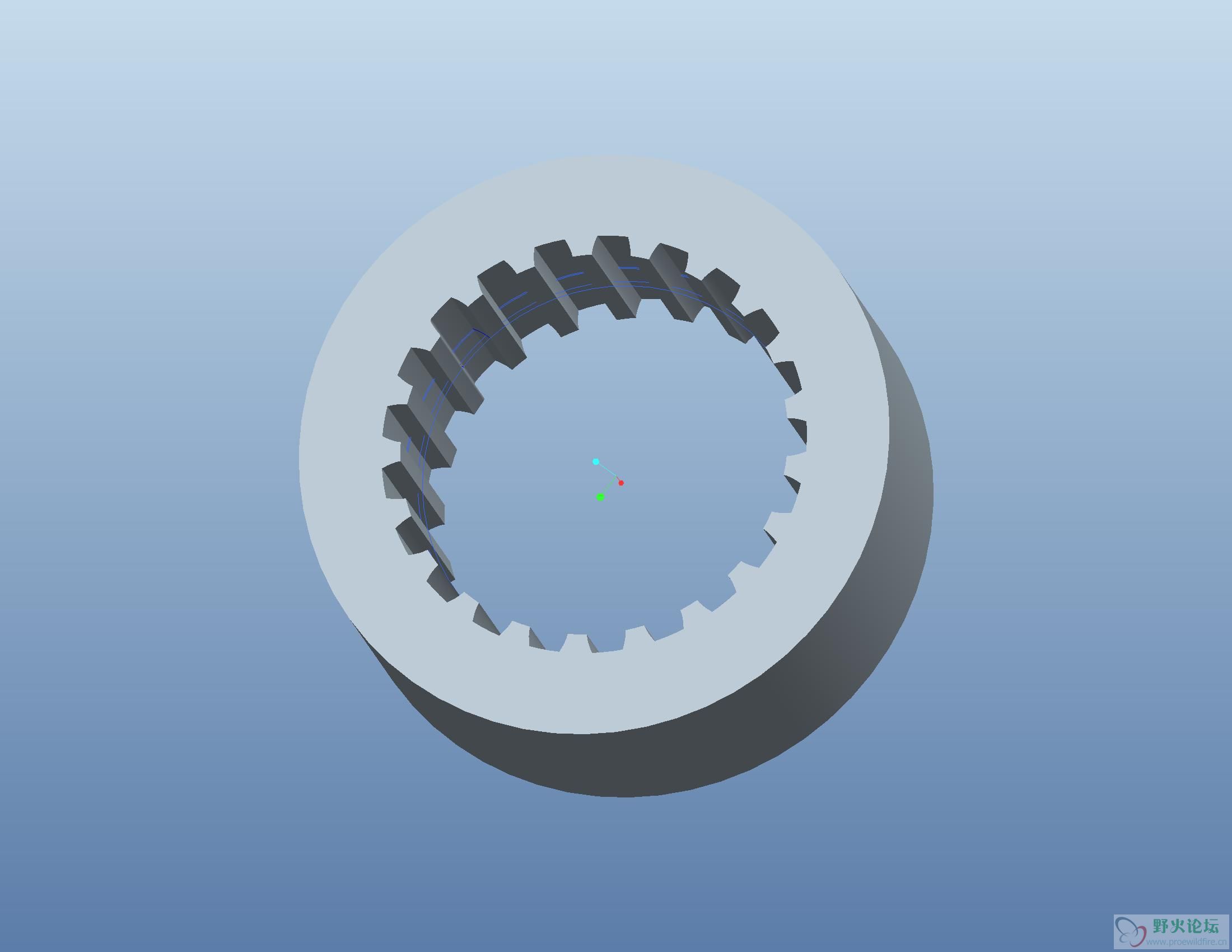

DIN5480-2渐开线花键标准，此标准是德国的渐开线花键标准，它是基于直径的渐开线，此三维图是内花键，是卷烟机PROTAS70的其中一个零件，由于三维图较大，现上传一图片

hmcad602 · 发表于 2014-2-10 19:41

支持一个，

wswangjincheng · 发表于 2014-2-11 14:38

谢谢支持，共同成长

snowfield · 发表于 2018-7-1 18:03

how to draw

Explorer99 · 发表于 2019-9-8 11:48

如此简单的一个零件，能有多大，如果文件真的很大，只能是建模逻辑混乱，无用特征过多所致
