混合---旋转选项

robing

下午，一个朋友问我混合中“旋转”与“一般”的区别，晚上有时间就说一个这两个选项的用法，不到之处还请各位指教。下面就开始了。

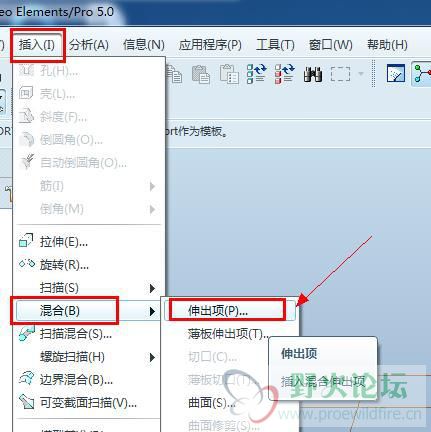

新建一prt零件，“插入”--“混合”--“伸出项”，系统弹出菜单管理器。

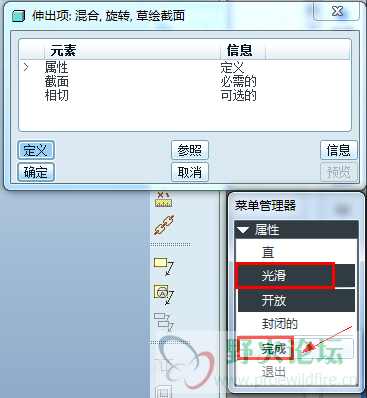

点选“旋转的”、“完成”，系统弹出混合属性选项，点选“光滑”、“完成”。（系统默认“开放”，“封闭的”选项一会儿再讲。）

系统弹出下图选项，提示选择平面， 这里我们就选择“TOP平面”。 点击“确定”。 点击“缺省”，进入草绘。
首先，我们添加一个坐标系， 然后开始绘制轮廓，

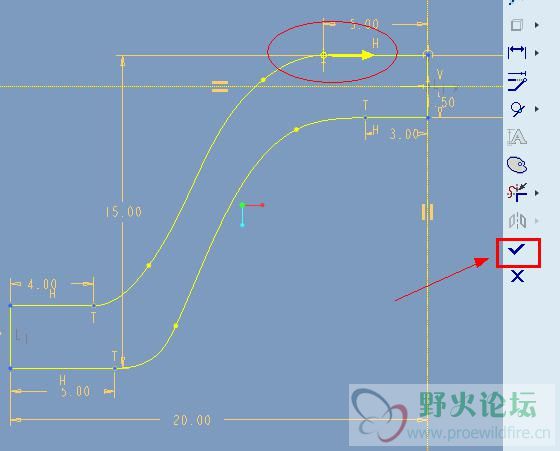

草绘完成后，点对号。这里要注意箭头的方向。（接下来的截面如果与第一截面相似，可以在草绘完成后，点对号之前先保存一下）系统提示输入旋转角度，系统默认的是45度。这里就先不改了，注意上面的提示，0--120度，意思就是提示，输入的这个角度一定要在这个范围内，然后点对号。系统就自动弹出来一个页面，进入第二截面的绘制。

跟第一截面的绘制一样，先添加坐标系，然后再开始草绘。由于刚才在绘制完截面一后我保存了一下草图，所以在这儿我就直接调用先前保存的了。

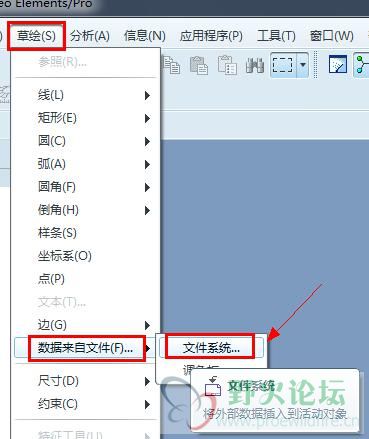

“草绘”--“数据来自文件”--“系统文件”。

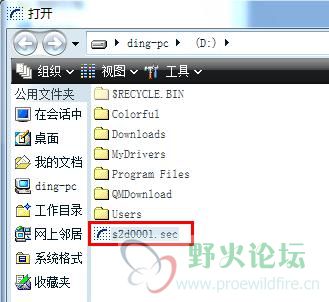

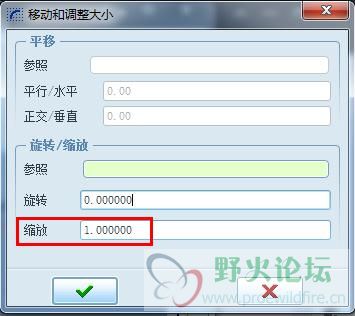

系统弹出“打开”对话框，选中之前保存的草图，点选右下角的“打开”。此时鼠标箭头右下角出现一个小加号，点一下屏幕，系统弹出对话框，“缩放”比例调整为“1”。点对号。系统进入草绘。

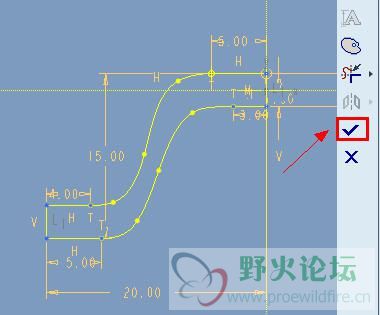

由于只是讲解，我只是把轮廓稍做了一点儿变动，大家明白意思就好了。修改完成后，点对号。这时系统又弹出对话框， 如果不需要更多截面就点“否（N）”，我们这里点“是（Y）”。系统又弹出对话框，要求我们输入下一截面的旋转角度。（同上）这次输入15度，点对号。

接下来的截面绘制同上一截面的操作步骤是一样的。“草绘”--“数据来自文件”--“系统文件”，找到之前保存的文件，点“打开”，点一下绘图区，弹出对话框，输入缩放比例：1，点对号。修改一个截面，点对号。
系统再次提示是否继续下一截面，点“是（Y）”。

这次输入60度，点对号。系统弹出方框，“草绘”--“数据来自文件”--“系统文件”，找到之前保存的文件，点“打开”，点一下绘图区，弹出对话框，输入缩放比例：1，点对号。修改一个截面， 点对号。
，这次点“否（N）”

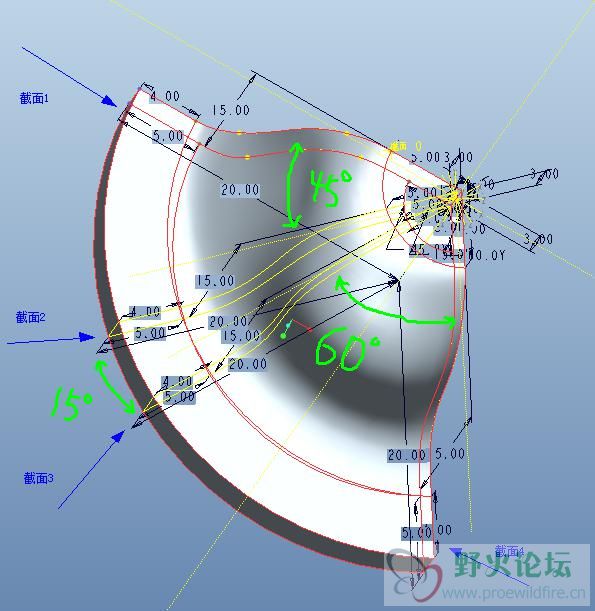

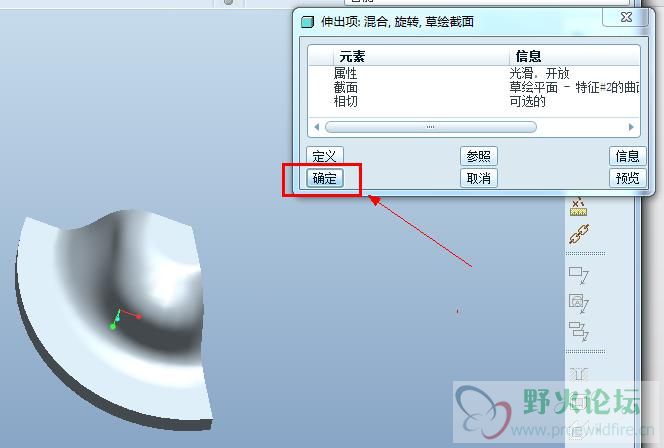

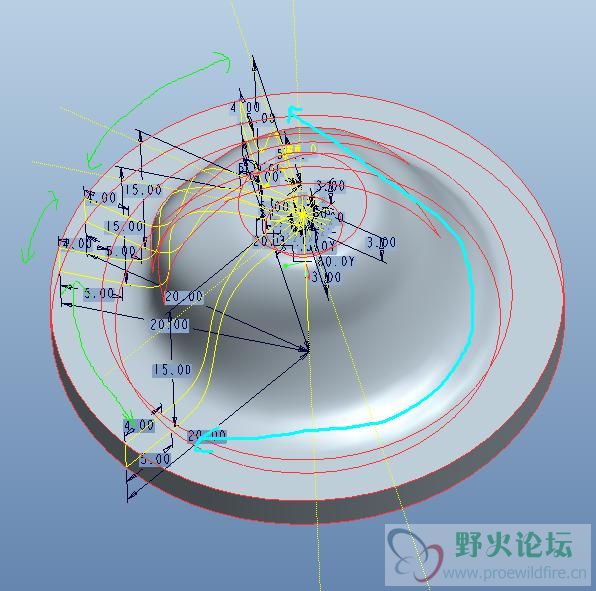

然后点“确定”。刚才绘制的就同、出来了。


如果之前点选“封闭的”， ，别的都不变，结果又变成这样了。
