装配体工程图的剖视图问题

小丶白白 · 发表于 2013-9-10 10:32

问下大神我在做一个装配体的工程图
需要做一个剖视图然后我做剖视图的时候被剖掉部分总是还在并且出现很多实线
求知道怎么解决掉。

小丶白白 · 发表于 2013-9-10 10:34

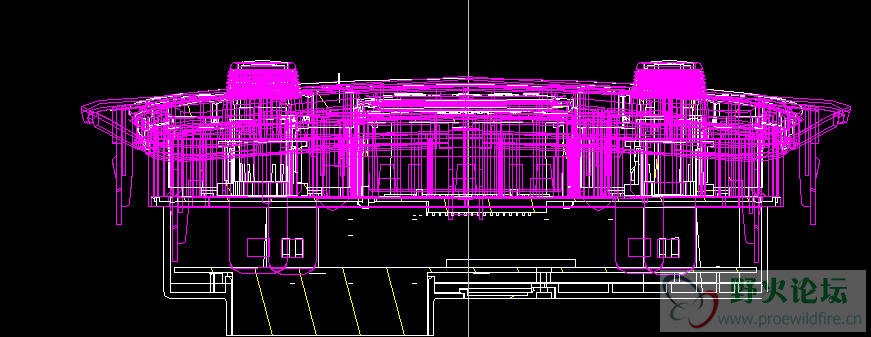

就是这个样子的

小丶白白 · 发表于 2013-9-10 11:03

没人来帮忙么。。。

威廉 · 发表于 2013-9-10 11:50

你那个很多线的零件是个曲面啊,把它实体化先才行哦

小丶白白 · 发表于 2013-9-10 12:49

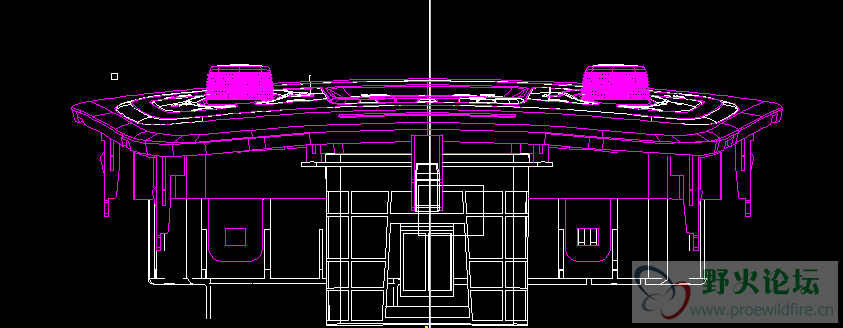

这个是别人做的需要我把他做成CAD的但是做非剖面图的时候就不是啊这个是非剖面图

小丶白白 · 发表于 2013-9-10 14:04

求大神来帮助啊

fjs2008 · 发表于 2013-9-10 14:34

文件不大的话可以传上来帮你看看

野火 · 发表于 2013-9-10 16:08

设置视图属性，面组隐藏线移除试试

小丶白白 · 发表于 2013-9-10 17:01

野火发表于 2013-9-10 16:08
设置视图属性，面组隐藏线移除试试

这个我试了。要是先选剖视的话，面组隐藏线就是黑的没法选。要是先选面组隐藏线的话，还是这个样子。
上面的非剖面图的时候，只有选择面组隐藏线才是那样的，如果没选的话也是好多的线。。。。

小丶白白 · 发表于 2013-9-10 17:03

fjs2008 发表于 2013-9-10 14:34
文件不大的话可以传上来帮你看看

文件压缩后还有31M。。。
