工程图中，阵列特征的自动标注尺寸，如何定在种子特征上

liurunxing · 发表于 2013-8-26 20:54

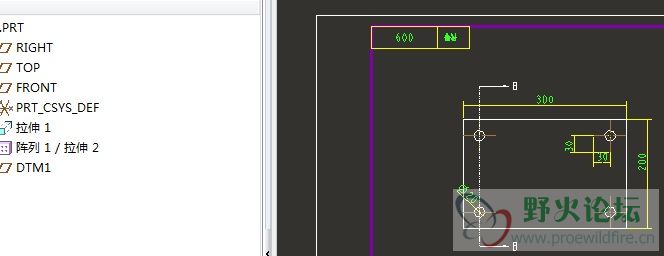

由阵列生成的特征，
在工程图的自动生成的尺寸中，
其标注的尺寸，
往往不在种子特征上，
这样涉及到的位置尺寸，
就不能真实反映其特征，
需要手工调整或手工标注，

请问有没有相关的设置或方法，
使阵列特征的标注尺寸，
锁定在种子特征上。
请高手指点一下，
多谢！！！

nizhen6007 · 发表于 2013-8-26 21:14

请上传文件，我想看一下。

liurunxing · 发表于 2013-8-26 21:29

nizhen6007 发表于 2013-8-26 21:14
请上传文件，我想看一下。

呵呵，随意画的一个零件，
没有什么实际意义，
也只有一个板四个孔而已。

野火 · 发表于 2013-8-26 22:09

你把你零件传上来大家试试

liurunxing · 发表于 2013-8-26 22:31

编辑帖子不成功，
只能重新发了。

nizhen6007 · 发表于 2013-8-27 07:12

测试了一下，好像真的不行，阵列出来的尺寸，它不能自动标注，需要手工修改。

nizhen6007 · 发表于 2013-8-27 07:21

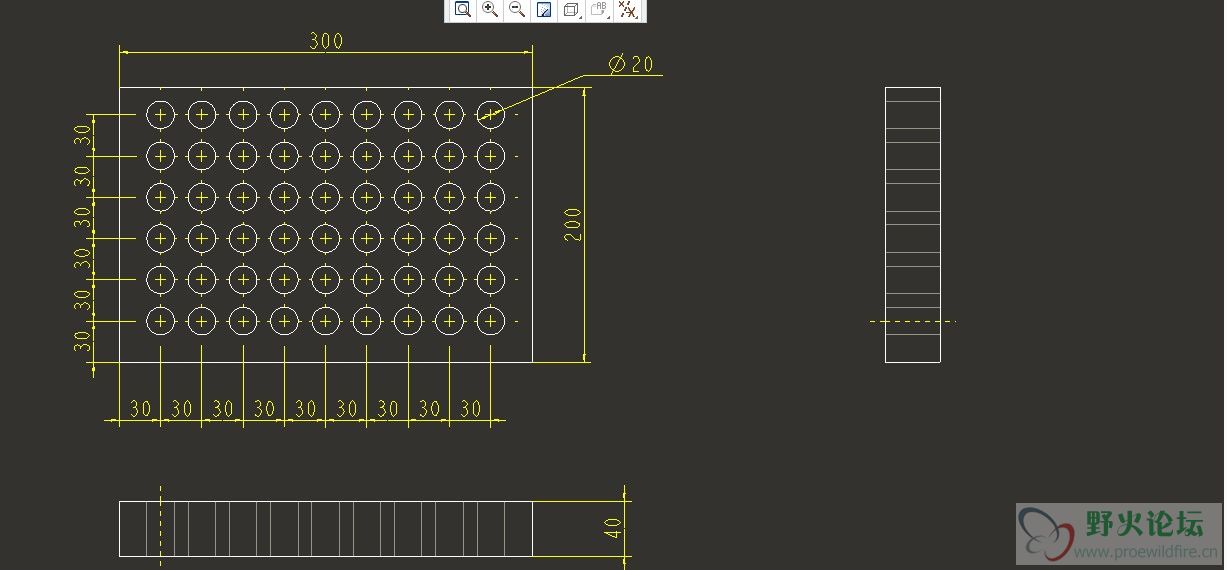

我又试验了一下，还是得手工标注，不过它里面可以对齐标注，很爽。比CAD省心。

威廉 · 发表于 2013-8-27 08:53

我也去试做了下,发现还是可以的,
只不过阵列是有要求的

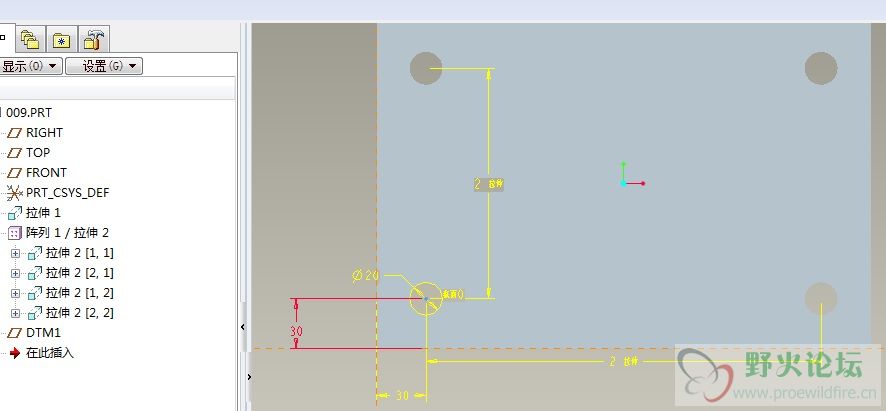

附件中A是以尺寸阵列的,其尺寸是可以标出来的

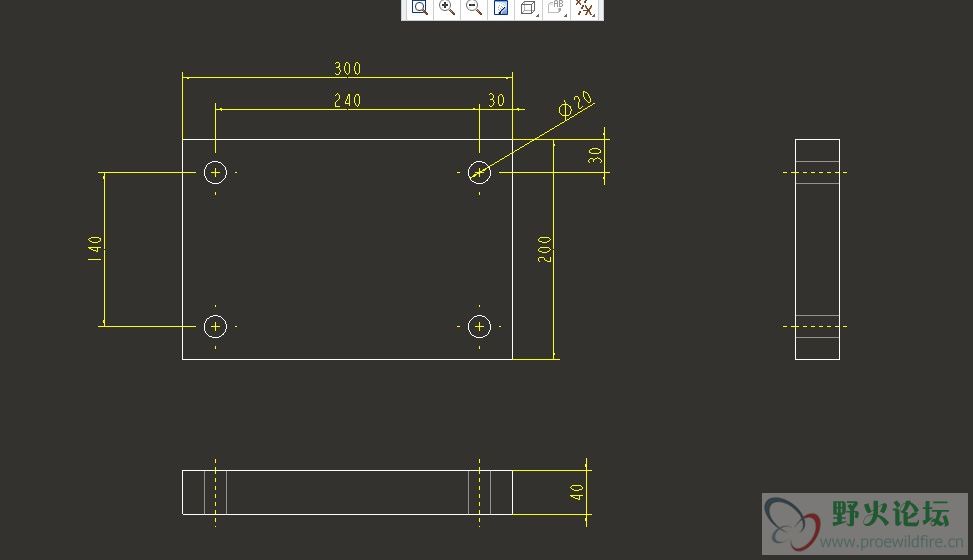

B呢,是用方向阵列来的,虽然距离都一样,但尺寸就没有了要手动标了

liurunxing · 发表于 2013-8-27 09:01

我一般习惯采用方向阵列，
以前还没发现与尺寸阵列的差别。

liurunxing · 发表于 2014-3-15 20:59

本帖最后由 liurunxing 于 2014-3-16 19:13 编辑

自己摸到方法了。

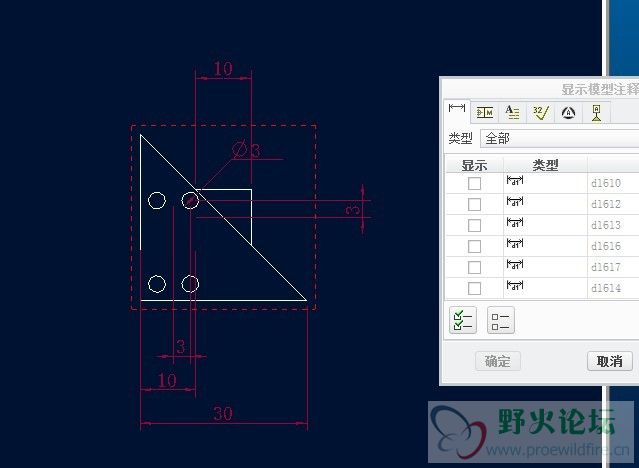

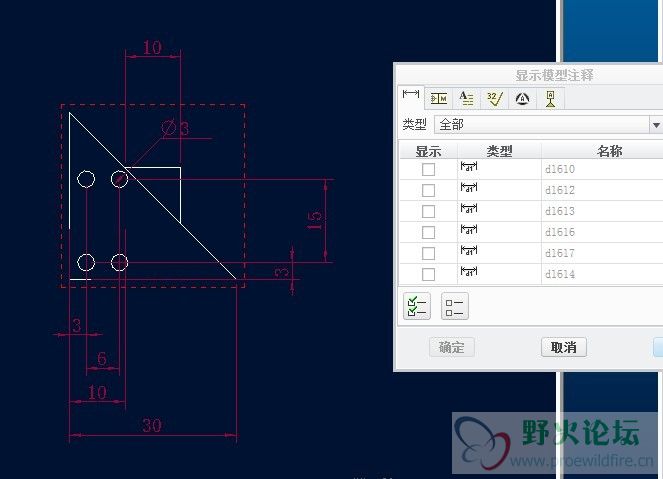

先选中相应视图，
在左侧的模型树中右击相应的阵列特征，
“显示尺寸”。
效果不错。
