Creo 2.0 工程命令--骨架折弯

kastorm · 发表于 2013-8-26 16:56

本帖最后由 kastorm 于 2013-8-26 16:59 编辑

Creo 2.0 工程命令—骨架折弯

类似于环形折弯，骨架折弯同样适用于展平后形状相对简单，但实际比较复杂的图形。
如下图

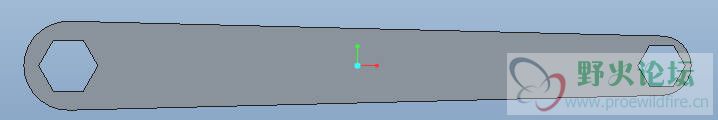

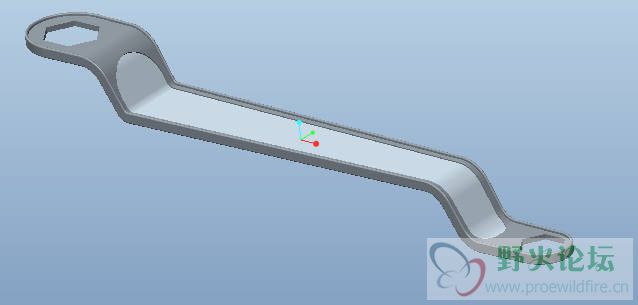

首先绘制如图所示的图形，厚度为1

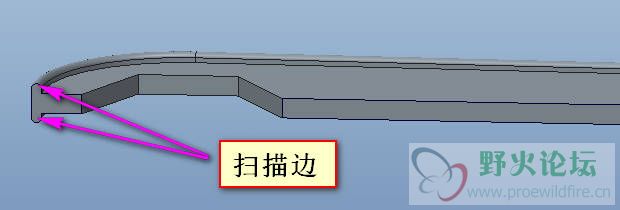

扫描扳手外边

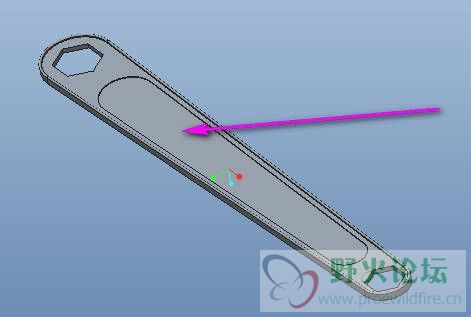

挖空扳手两侧空心部分

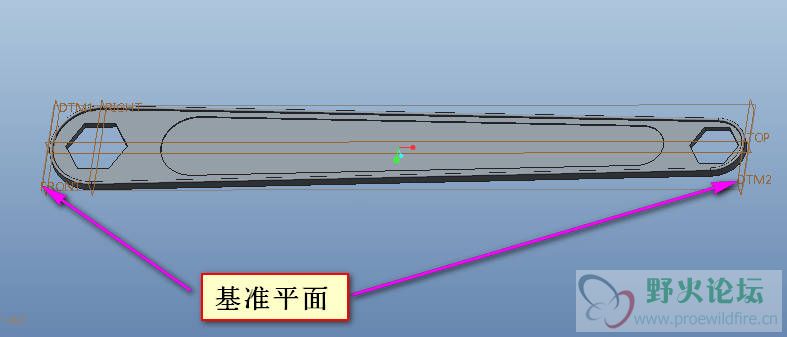

在扳手两端建立基准平面（该处为后面折弯时使用）

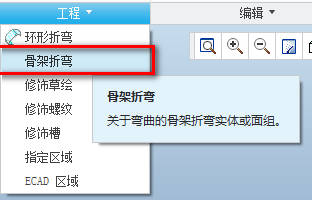

进入骨架折弯命令

选择草绘骨架线，无属性控制

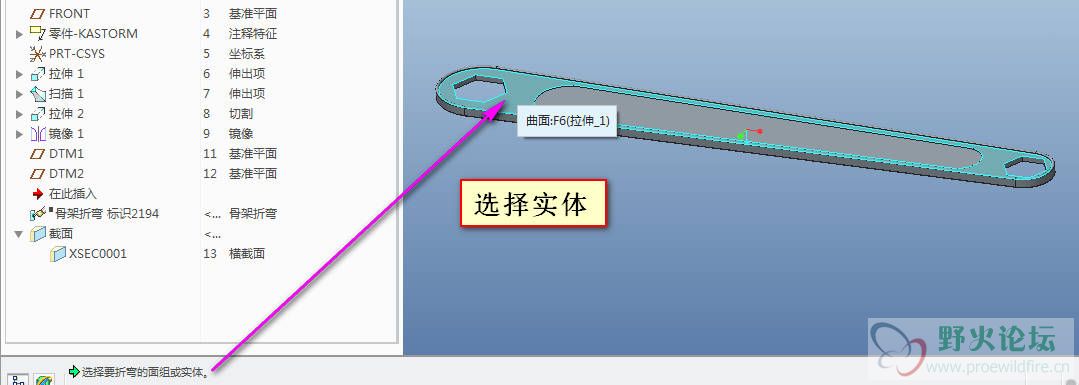

系统提示选择折弯的面组或实体

然后系统弹出骨架草绘菜单，选择新设置

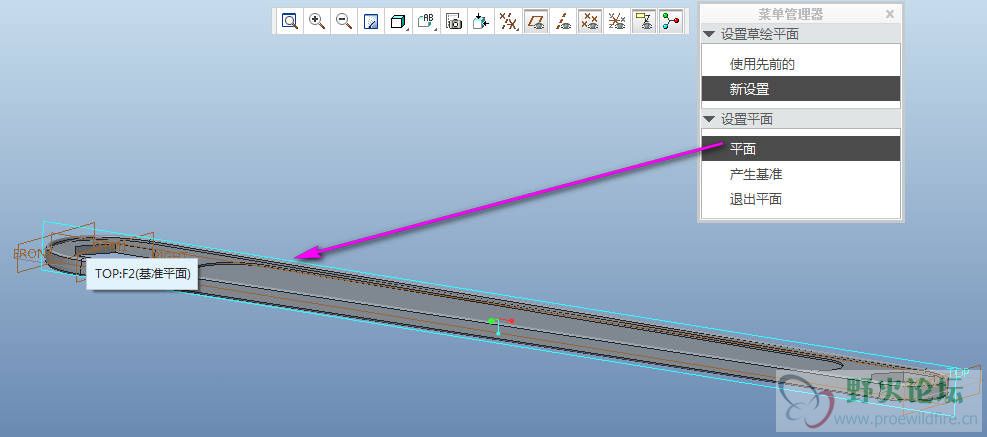

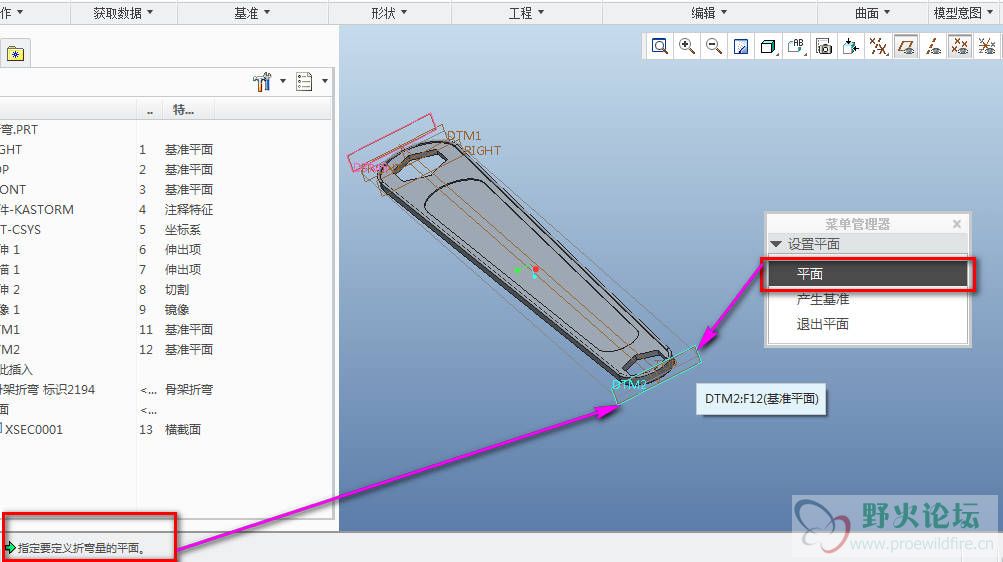

选择草绘平面

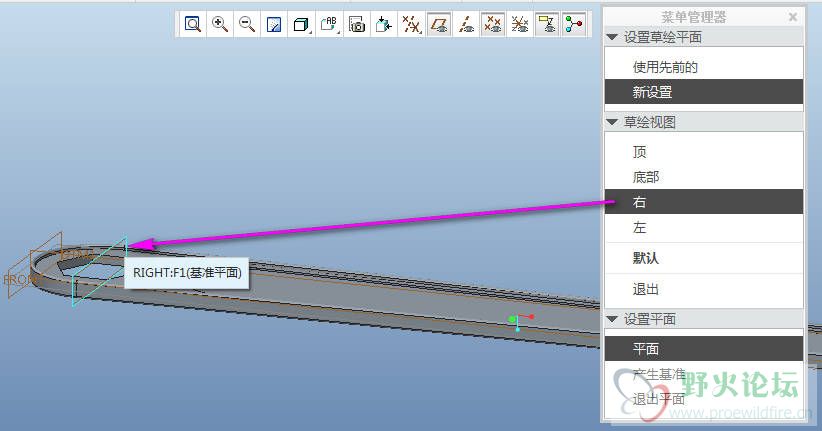

定义草绘视图

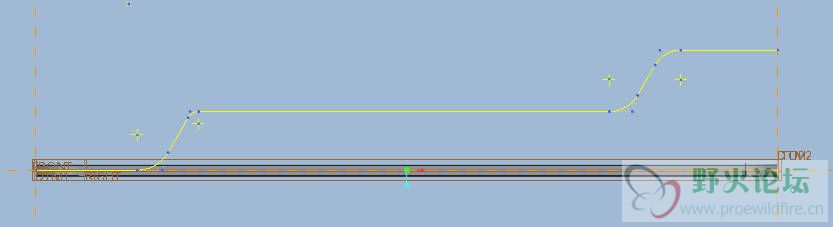

大概绘制骨架线，注意所有图形必须相切和草绘起点

选择需要折弯的范围（两个截面间的距离即为折弯的范围）
