CREO2 工程图 常用标注 操作方法 （原创）

nizhen6007

   大家都很痛苦，PROE的 标注很垃圾，但是呢又想凑合着用。 升级为CREO 之后，问题依旧。 哈哈。反正 用起来不那么的简单 ，现在我就来把它简单化一下。

以下我就发几个大家常用的 标注 ，让大家快速的标注自己想要的 东西。

首先直径标注

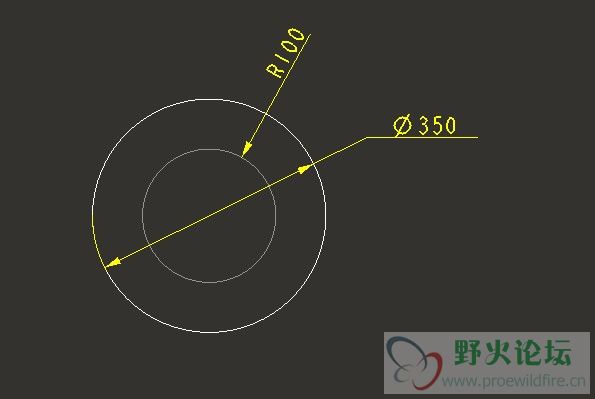

双击圆两次（要快速双击），然后把光标移动到合适的位置按中键即可，直径标注就出来了
如果单击则是半径标注




操作方法图示

游客，如果您要查看本帖隐藏内容请回复

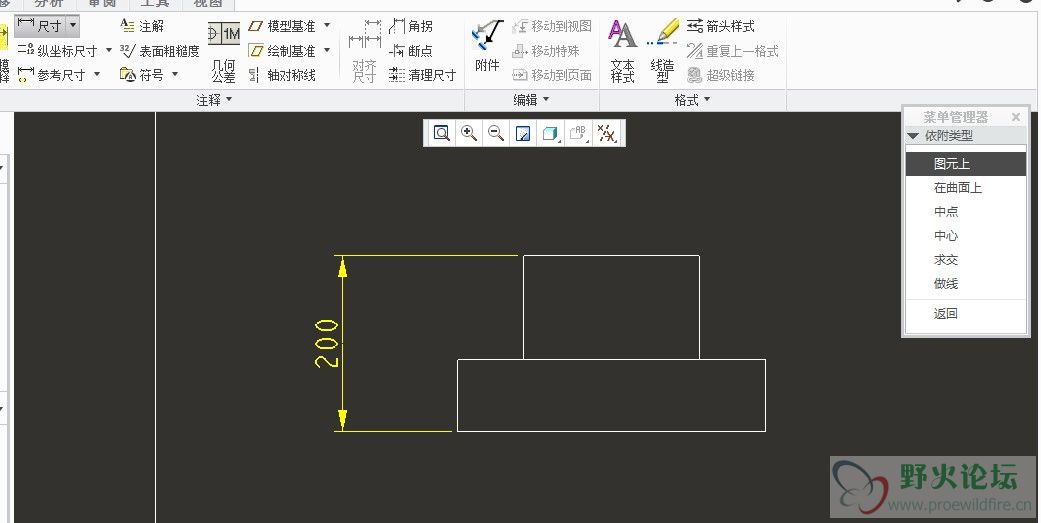

接下来 是高度 标注  或者长度标注

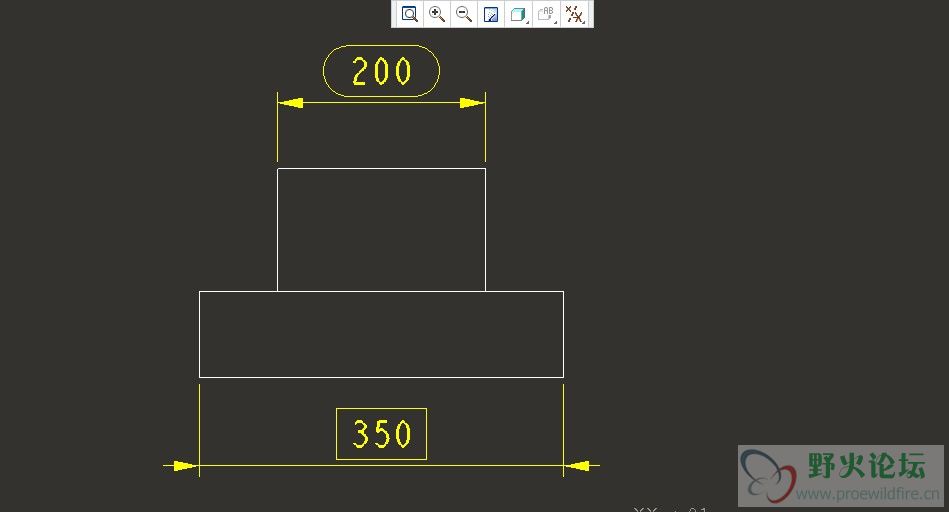

方法是 单击一条线 ，再单击另一条线，然后在空白合适区域 ，按中键 即可。



第4步骤 就是按下 中键 按钮  出现200 的高度尺寸。

[ 本帖最后由 nizhen6007 于 2013-8-14 07:01 编辑 ]

nizhen6007

接下来 是公差标注 和一些朋友说的 文字外面加方框，或者是加一些符号 等等

我用图片来表示吧。

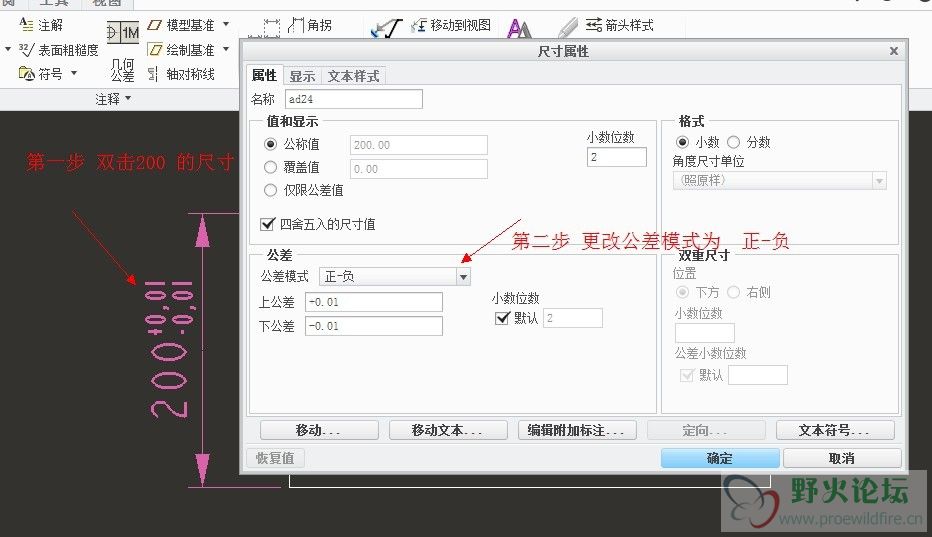

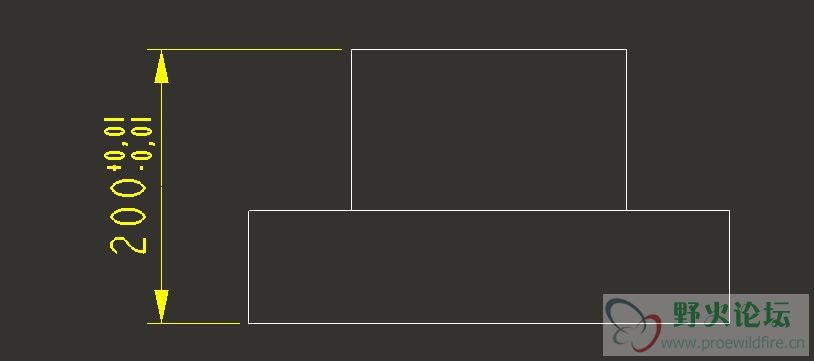

默认公差 显示 为 公称  改为 正-负 之后 就可以显示公差了。



关于文字外面 加方框的说法。

加方框代表基础尺寸，就是理论正确尺寸
加椭圆是检测尺寸



下面就是 实际显示出来的效果图。

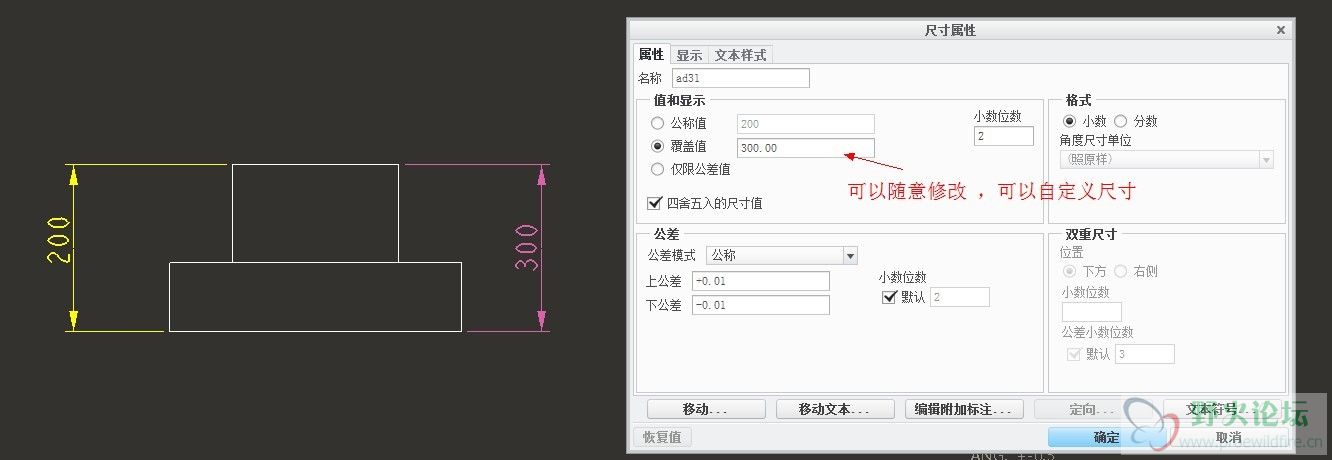

关于标注文字 也可以自己定义尺寸，随便修改 ，然后也可以添加自己想要的符号。

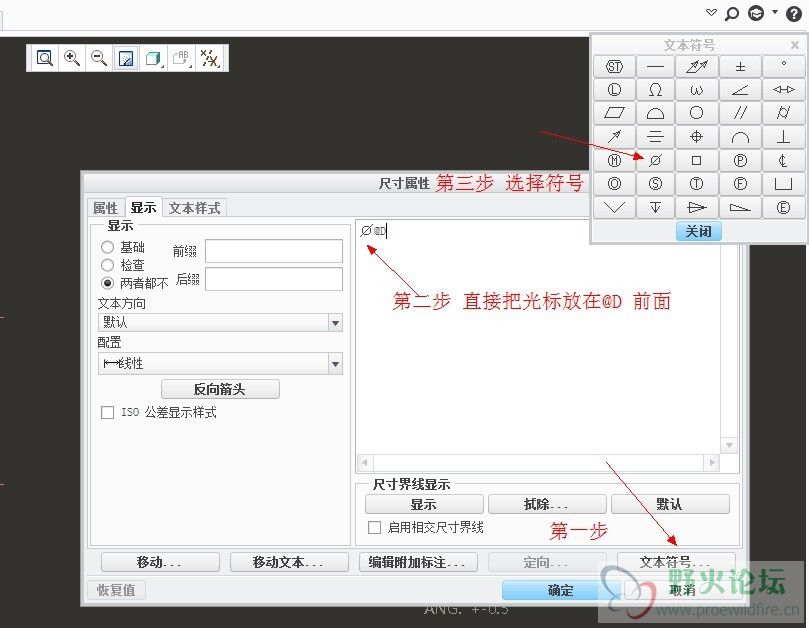

添加符号，也可以的。

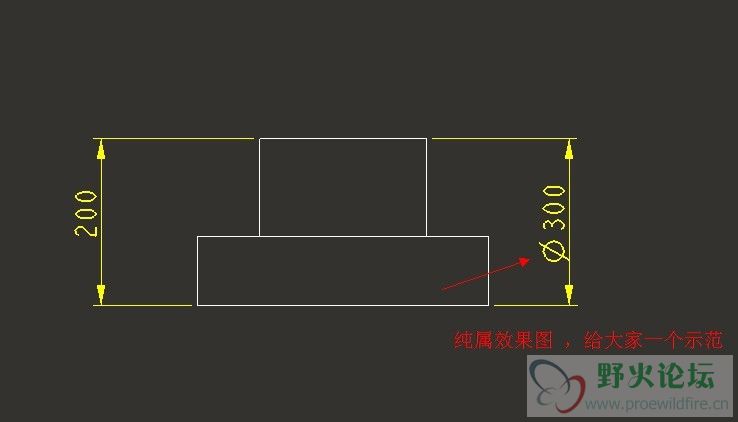

下面就是添加 符号后的效果。  高度300  改为直径300 了。



[ 本帖最后由 nizhen6007 于 2013-8-14 08:42 编辑 ]

fjs2008

感谢分享

nizhen6007

原帖由 fjs2008 于 2013-8-14 07:57 发表
感谢分享

   我还没有发完呢。 沙发被你给占了。

由于工作太忙了，等空了继续补充。
