工程图怎么显示折弯线

wgy855 · 发表于 2013-7-25 21:33

如题，搜索了一下，找到一个老帖子:

http://www.proewildfire.cn/forum ... =%D5%DB%CD%E4%CF%DF

其中，2楼说到：

初学钣金？折弯线不是一个存在的线，可以理解是是折弯的位置，你这个图，折弯线就在两个折弯连接处那两个线的中间，要自己在CAD里画，PROE里是没有这根线的。对于加工来说，折弯线没有意义，下料不仅不需要它，还要在编程的时候把它隐藏，折弯一般是看你给的折弯边长度来确定折弯位置。所以画折弯线只是方便你自己检查。

我的问题是：如果没的这个折弯线，工人怎么知道在哪折弯呢？在折弯的位置区间随便来一刀吗？还是工人自己会算？

初学者，懂得很少，求各位大牛指点

野火 · 发表于 2013-7-25 21:50

需要的话你可以在工程图里直接画一条折弯线

wgy855 · 发表于 2013-7-25 22:07

嗯，画线的问题可以手工做，我想知道的是，平时大家都不画吗？那工人怎么知道在哪折弯呢？

野火 · 发表于 2013-7-25 22:40

你不画的话做工艺的会有工艺附图画吧

wgy855 · 发表于 2013-7-25 23:37

还是不明白，proe出的工程图和工艺图有什么区别？我希望的就是我设计好一个东西，比如一个柜子，把各个零件出个工程图（包括下料，折弯），给工人直接就做了。

威廉 · 发表于 2013-7-26 11:00

什么折弯线还要手工画啊,我怎么不知道呢,
展开图里不是自动就有折弯线了吗?

の小南灬 · 发表于 2013-7-26 14:26

本帖最后由の小南灬于 2013-9-4 15:44 编辑

一般不用画折弯线，折弯师傅都知道，折弯尺寸折弯方向。后定规一顶，卡尺一卡，就可以

如果你想做的细一点，可以附一张展开图，把折弯线都画上，方便师傅看图而已吧

sq1721 · 发表于 2013-7-26 14:37

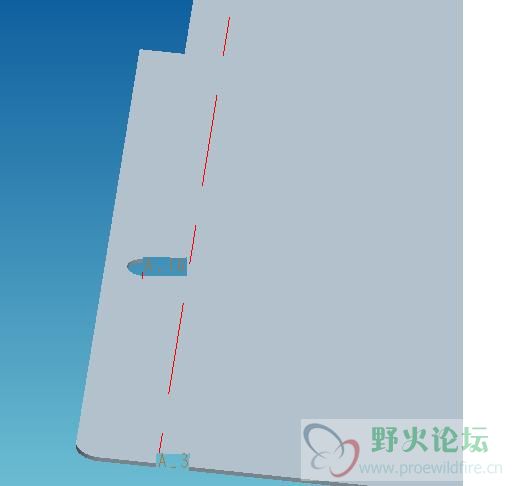

好像可以，图中A3为展平后的自动添加的一条基准轴。貌似是折弯线，但是没深究过。一般不会去画，画上去车间也不会去用，因为如果模具折弯的话没必要用这折弯线，折弯机折弯的话，肯定先量好定位。除非无定位，在板材上画线去折弯。

[ 本帖最后由 sq1721 于 2013-7-26 14:40 编辑 ]

wgy855 · 发表于 2013-7-26 16:36

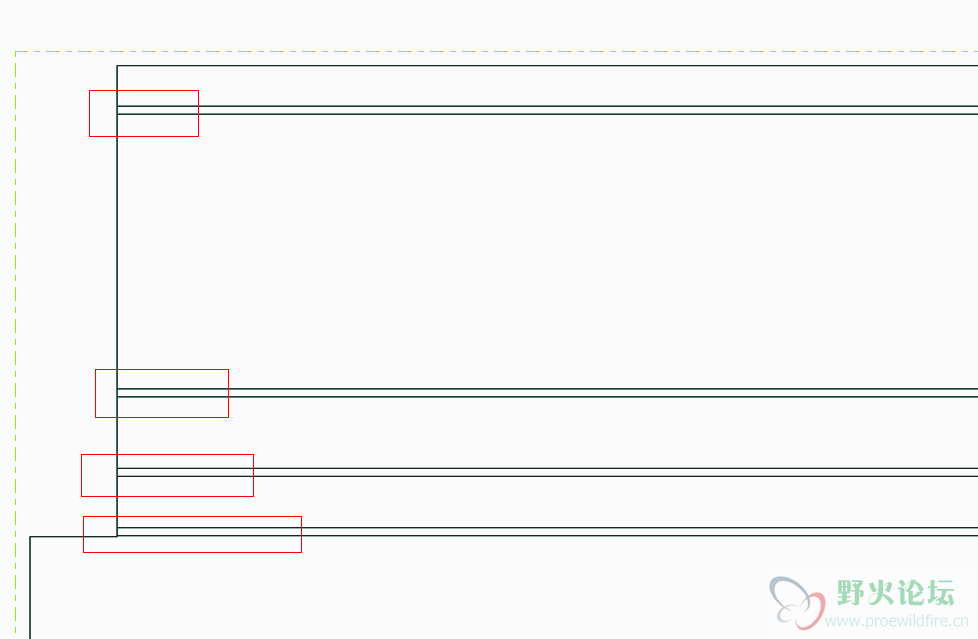

在工程图里没有啊，如附件中所示，只有两条折弯实线，表示的是折弯区域，从我目前了解的情况来看，在proe中，这个线是需要出图的时候手动画的。

我们这目前用的是折弯机，但是这个挡位的位置也应该是需要知道折弯线在哪才能算出来吧？

[ 本帖最后由 wgy855 于 2013-7-26 16:37 编辑 ]

wgy855 · 发表于 2013-7-26 16:40

你看我9楼上截的一个展开后的工程图，上面红框的部分就是折弯区域，但是没有折弯线，按我的理解，实际折弯时，折弯线是不是应该就是这两条线中间的位置。

你能不能截个有折弯线的图看看，谢谢～
