proe5仿真求教啊

风尘笑帅 · 发表于 2013-3-26 21:35

当初也是抱着学习的态度加的群，现在proe5仿真遇到了问题，真心的向大家求教，还望有时间的抽空帮我看下。我要做一个三级传动机构的仿真如下图，
具体传动结构电动机-带轮1-带轮2-蜗轮-蜗杆-小齿轮-大齿轮，仿真时出了不少问题，但不知道该怎么解决，希望大家能指点一二，
小弟将不胜感激。首先说下我装配的思路，先是将3对传动件分别组装成组件，都是销钉连接，然后是带轮组件一（缺省）-轴1（插入和配对）—
蜗轮蜗杆组件2（插入和配对）-齿轮组件3（插入和配对），整个组装过程中都显示完全约束，且三个组件单独仿真时均正常。整体仿真，带轮是
定义的带轮辐，蜗轮蜗杆定义的是一般齿轮副，伺服电机定义在带轮1上。其中有这些问题先是进入机构时出现没有定义两个加量的主体，然后是整体运动时
蜗杆会绕蜗轮轴线圆周运动不知为何（具体问题动画已上传）

持之以恒之俊 · 发表于 2013-3-27 09:43

蜗轮蜗杆应该要定义两个执行电机才行吧！！！

笨-小猪 · 发表于 2013-3-27 10:35

没看到楼主的图···
个人认为楼主这个仿真机构，完全没必要做成三个子装配（当然，做成子装配也没什么问题）···
至于出现未定义加亮的主体，楼主可仔细查看自己的约束，区分清楚每个单独子装配的主动件和从动件，避免添加约束时主从不分的情况···
涡轮蜗杆部分，有单独的涡轮蜗杆定义选项（在齿轮副选择“一般”的那个下拉菜单里）···

风尘笑帅 · 发表于 2013-3-27 23:02

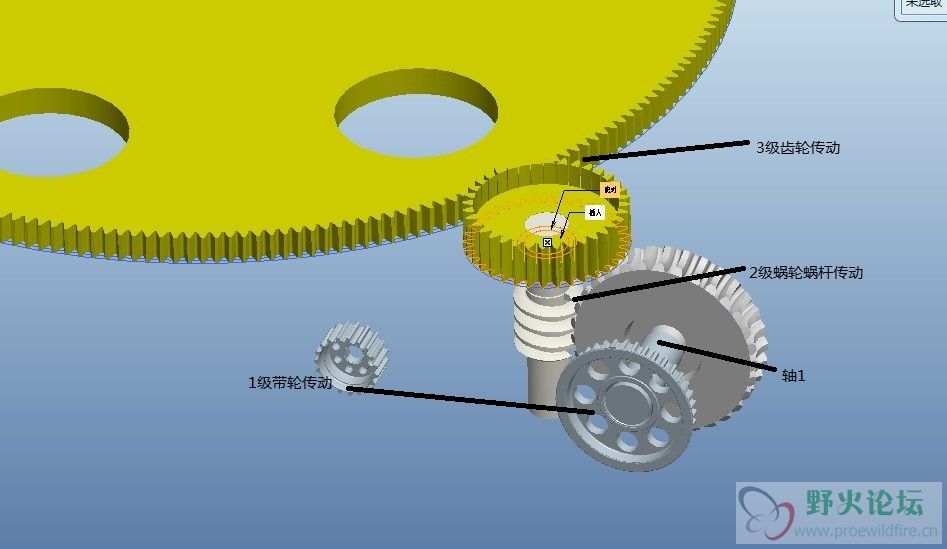

机构图如下

风尘笑帅 · 发表于 2013-3-27 23:04

恩，后面好像你要加骨架的

shanben78 · 发表于 2013-3-28 15:11

涡轮不能带动蜗杆转动

g156081310 · 发表于 2013-3-28 16:47

还是不会

szb410886654 · 发表于 2013-3-29 11:10

1.将小齿轮和蜗杆装配涡轮和大带轮用固定装配
2.新建组件创建轴（大齿轮涡轮蜗杆小带轮）
3.将小带轮用销钉装配——然后销钉装配涡轮——在销钉装配蜗杆——最后销钉装配大齿轮
（销钉参照用原先创建的轴）
4.到机构里添加齿轮机构

[ 本帖最后由 szb410886654 于 2013-3-29 11:11 编辑 ]

hanANSYS · 发表于 2013-3-31 13:51

额能给你的源文件吗？这个应该不是很难的……

霜傲天涯 · 发表于 2013-4-2 11:41

学习一下，源文件
