天圆地方的详细展开步骤

zouweilong1212 · 发表于 2013-3-9 15:31

论坛中有不少大侠们上传了天圆地方的展开教程，
在我琢磨了很久后，终于达到了想要的目的，
说出来，交流一下，准备上个图片，但是老是说图片无效，不知道怎么回事，
步骤，1.在钣金截面中，用混合命令，来完成建模，（也是最关键的一步）所谓的天圆，理论上来说，并不是一个整圆，而是跟地方的画法一样，只不过只不过四个圆角倒的很大，看起来很想一个圆，如果直接画一个圆的话，是不能完成后面的展开操作的。
2.用扯裂命令里的缝命令创建展开所需要的缝，这几就比较简单了，
3.用展平命令里的常规来展平，随便选择一个面就可以了，
主要是在第一步，草绘的时候，一定不能直接草绘一个圆。

gthx · 发表于 2013-3-9 15:48

支持，顶一下

zuiwuzhifeng · 发表于 2013-3-9 18:50

提示: 作者被禁止或删除内容自动屏蔽

zjjzzg · 发表于 2013-3-10 21:15

谢谢楼主和楼上的

zouweilong1212 · 发表于 2013-3-11 08:13

我曾看过那个贴子，很好，问题就在于，很容易让人认为这是一个整圆，因为这个图，最重要的就是在草绘那里。

zjjzzg · 发表于 2013-3-11 16:58

楼主您好，我的画出来了，就是不能展平是怎么回事呢？

（我现在这里不能上传附件，不知道为什么，“上传附件”这里是灰色按钮）

zjjzzg · 发表于 2013-3-11 17:01

扯裂也扯了，不论是边扯裂还是草绘扯裂，扯裂之后就是不能展平（不生产展平预览，点确定后就报错）。

但随便画个拉伸的钣金件扯裂后都能立刻展平。

zjjzzg · 发表于 2013-3-11 18:16

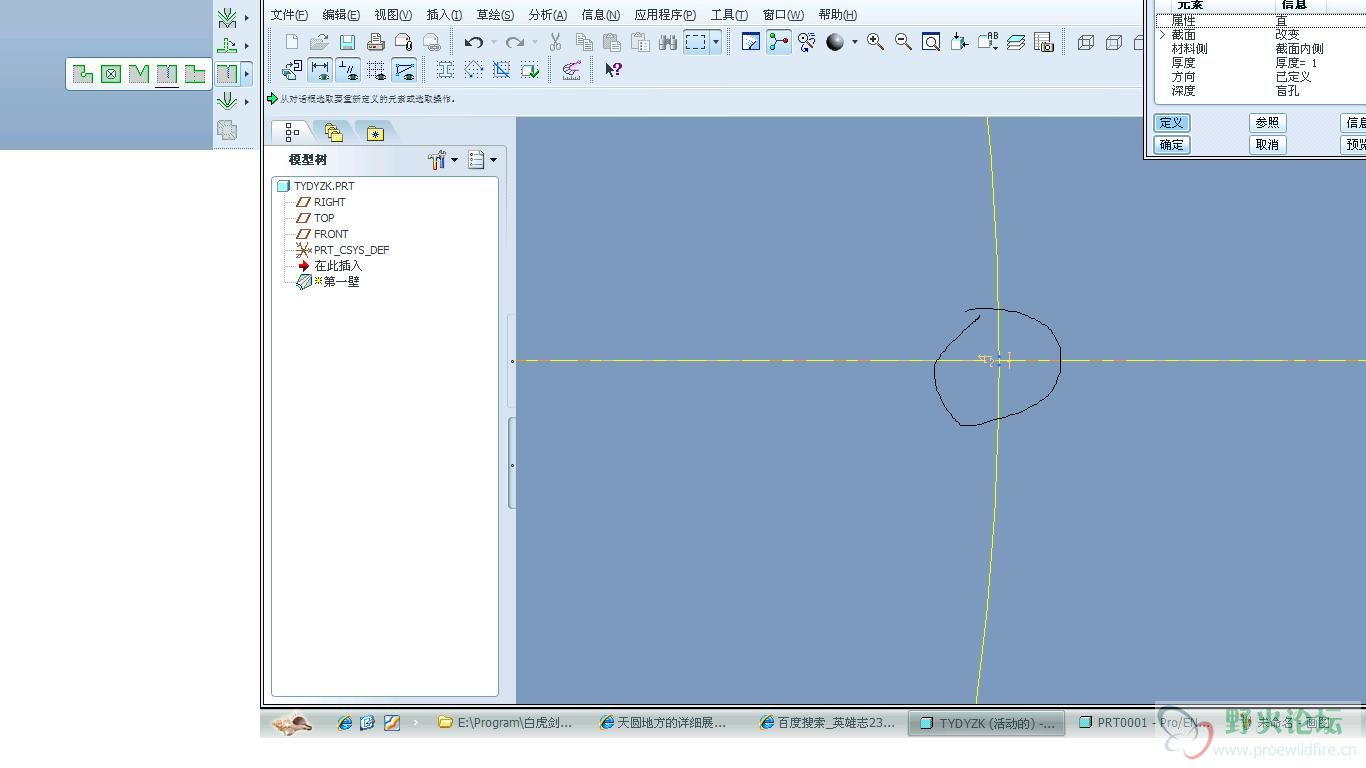

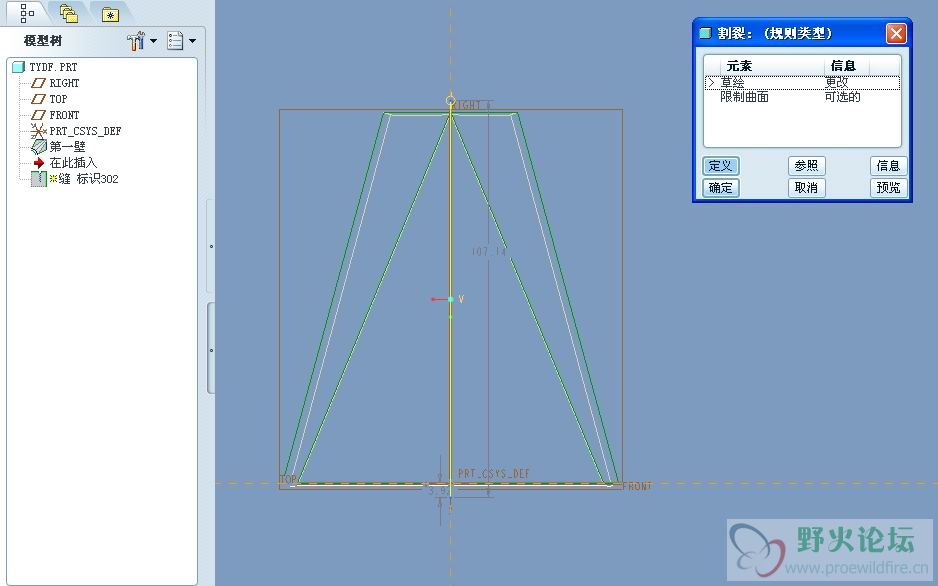

请问楼主那个缝标识302 是怎么做的呢？

tiger6370 · 发表于 2013-3-11 21:13

看了下。。圆是打断天很多段的

zouweilong1212 · 发表于 2013-3-12 08:03

请问顶圆的做法是按照我说的来做的吗？这个很重要，顶圆为矩形倒圆角而成，
