出图时出现了好多红色线条，如何隐藏线条

lghlgj · 发表于 2013-2-26 10:39

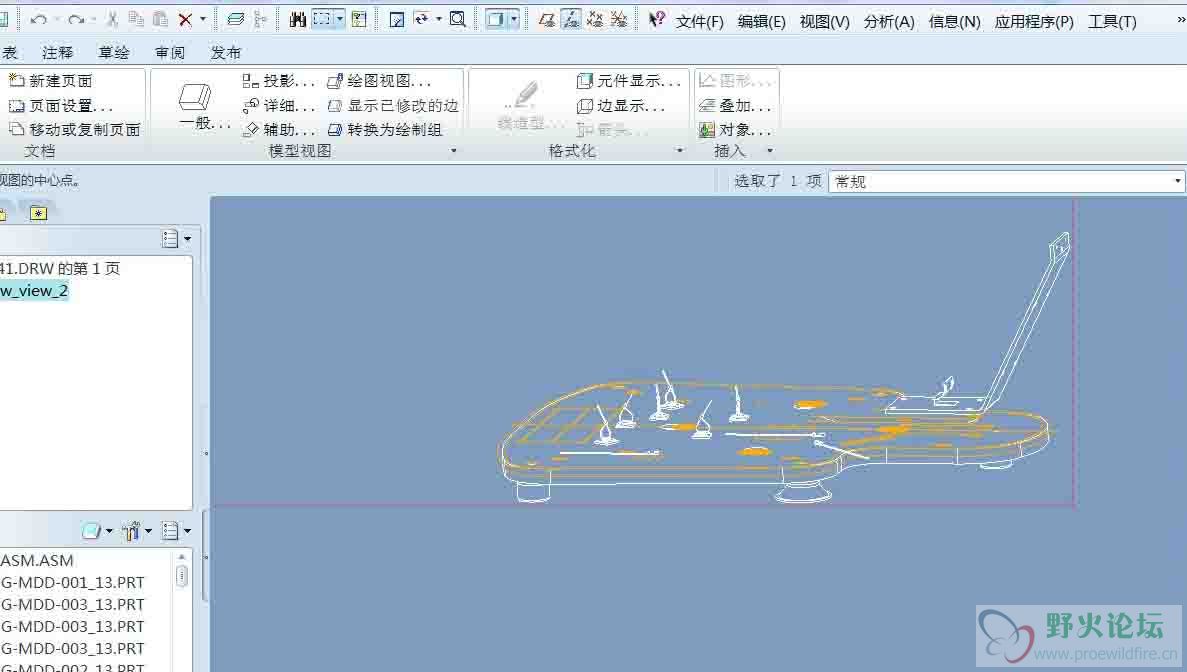

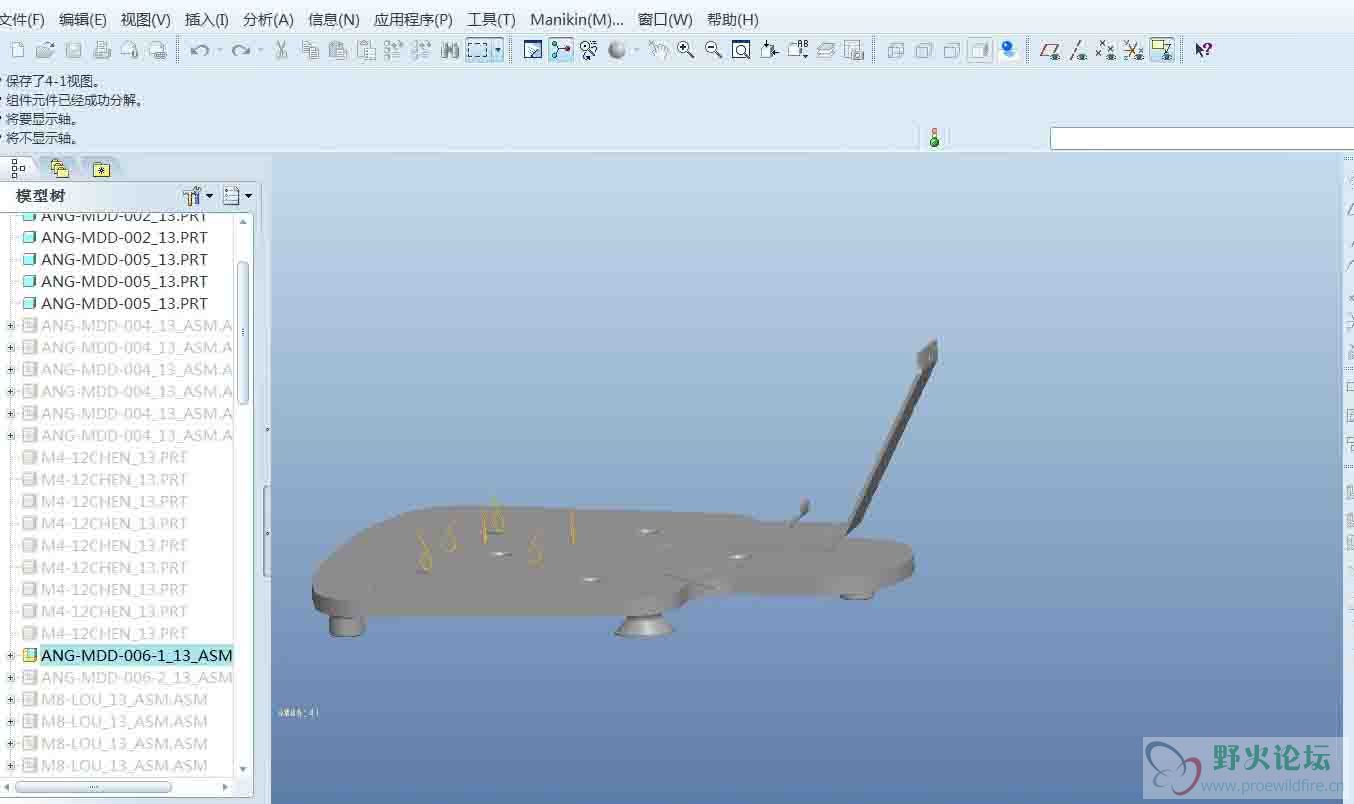

我在proe的模型中已经是将不需要的零件和组件隐藏了，目的是想在出工程图时让这些不显示出来，但出工程图时虽然整体零件没有显示，但很多线条仍然显示，一个个的去除真是麻烦，要如何才能把在模型中隐藏的零件组件里的所有（包括所有线条）也不显示在工程图里呢？下图是我在模型中隐藏了，但在出图时出现了好多红色线条，如何解决这问题呢？

a2210384222 · 发表于 2013-2-26 13:42

在模型树右边有个显示点击选择层树然后新建层把需要隐藏的线条组件或零件添加进去完成后点击确定再隐藏层。
刚打开绘图还是会出现多余的线条，不过上一步已经建立好图层了接下来直接隐藏图层就好了

[ 本帖最后由 a2210384222 于 2013-2-26 13:43 编辑 ]

渴望飞行的鱼 · 发表于 2013-2-27 12:16

图层关系

lghlgj · 发表于 2013-3-20 09:23

多谢，知道了
