按国标制图排列BOM球标

heart112 · 发表于 2013-2-22 14:15

查了一下，论坛上关于BOM球标按国标制图的方式进行排列的，主要有横向排列的方式。而竖向的有两位兄弟也有发过帖子写出交流，但一个排得不好，另一个受序号数量限制。

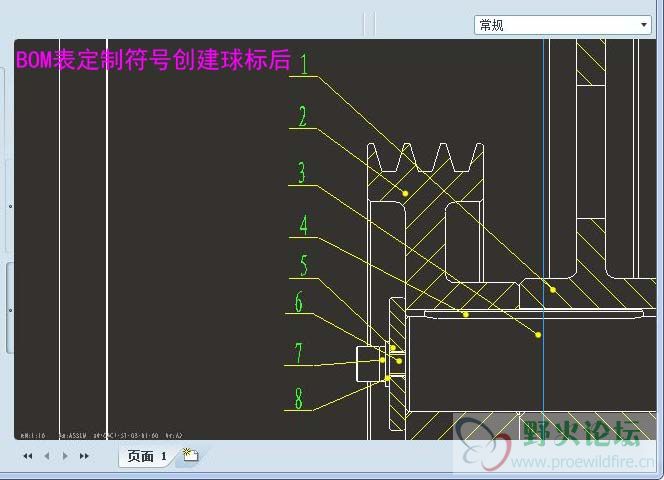

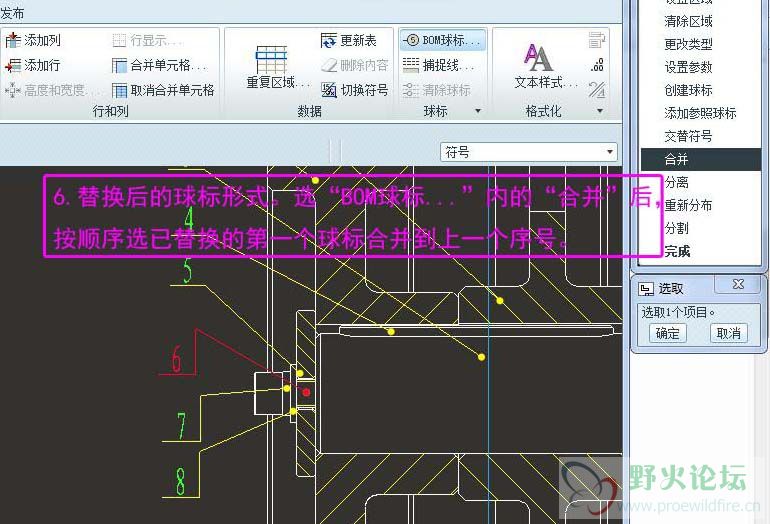

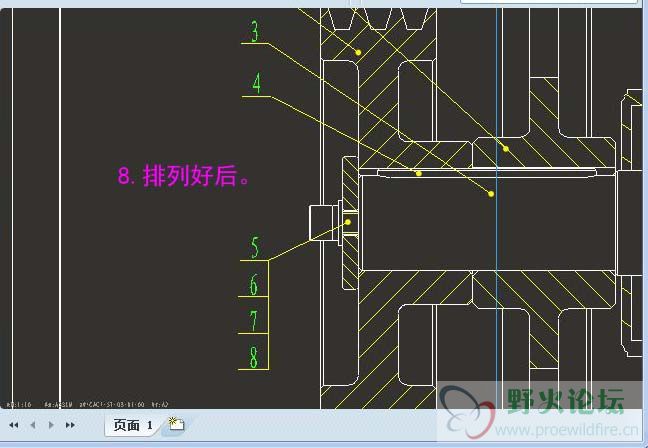

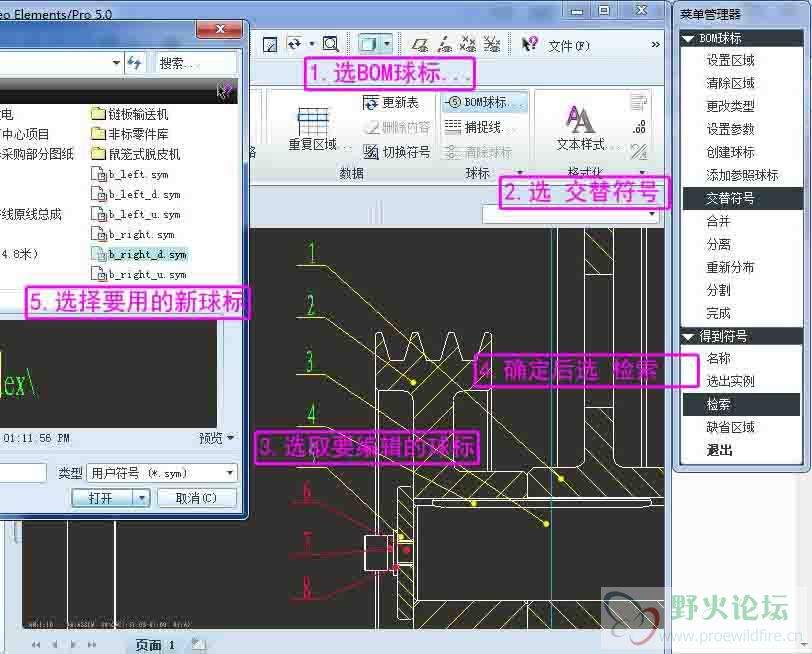

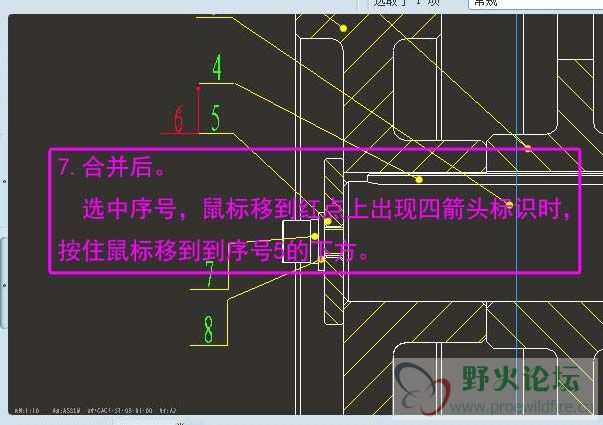

现在小弟研究了下，写个帖子出来大家交流下，还有没有更简易的方法。下载附件，并按以下截图进行操作。

野火 · 发表于 2013-2-22 19:51

感谢朋友分享

jxyxyfm · 发表于 2013-2-26 16:11

又学习了一下，谢谢啊

渴望飞行的鱼 · 发表于 2013-2-27 11:45

学习下

wgr2008 · 发表于 2013-4-12 16:57

需要定制符号。

hanANSYS · 发表于 2013-5-16 09:49

收藏了

a115755140 · 发表于 2013-5-17 08:38

好东西感谢分享

lixudong29 · 发表于 2013-5-19 21:18

好，学习下，受益匪浅

寒月 · 发表于 2013-9-18 22:35

请问楼主，做到实心点指向表面是自动生成的吗？我的把配置设置成在曲面上了，可还是指在边上，只有手动一个一个修改？

chenyk2325 · 发表于 2014-1-7 18:11
