此工程图怎么做

jx08yanhang · 发表于 2012-12-15 00:05

关键是要看那个剖面仔细看可以看到有很多个A 那个才是要做的剖面但是那样做出来就不能用全部展开了

yao001001 · 发表于 2012-12-15 15:30

我做了一遍，人家高工的方法是可行的

Cjkuai · 发表于 2012-12-16 18:03

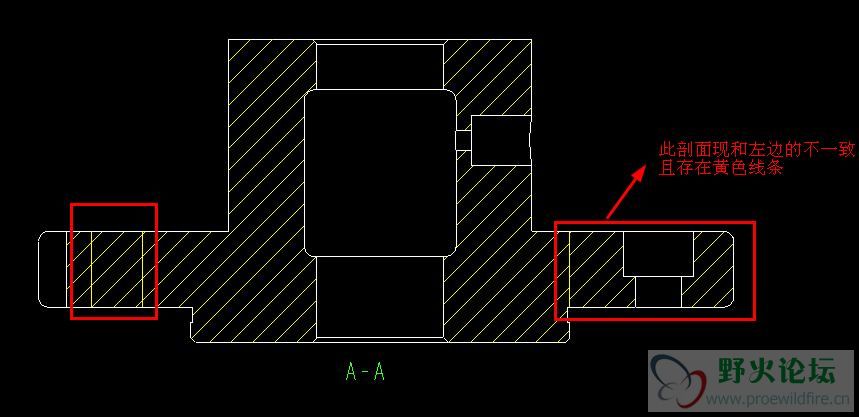

首先在建模的视图管理器下建立如图“图片1”所示的两个剖面，都用偏移-双侧-单一建立，其中A剖面的截面线为：“图片2”，Xsec0001的截面线为：“图片3”。新建工程图，插入普通视图，在截面一栏可以看见：“图片4，图片5”，由图片可知A视图没有展开剖，而Xsec0001有展开剖，但Xsec0001的展开剖又不是我们想要的，所以解决的办法是先名称中选择“Xsec0001”，剖切区域选择“全部（展开）”，然后再回过头来将名称改为“A”视图的名称，如图“图片6”，即实现了A视图也有展开剖的功能，点击确定后即可完成，中.jpg

，可完成之后的图有点小问题，本人暂时也没有找到解决的方法，或许是我的这个方法不对吧，期待高手的正确解法。由于图片太多传不上来只传了最后一张效果图，其它的我用图片1，图片2等代替，具体的图片在附件中。

图片.zip (185.19 KB, 下载次数: 0)

[ 本帖最后由 Cjkuai 于 2012-12-16 18:05 编辑 ]

57094982 · 发表于 2012-12-17 11:21

旋转剖面出现黄线，是PROE的CONFIG设置的时候有个选项能设，具体我忘记了，论坛上貌似有人讲过

朱梓强 · 发表于 2012-12-17 20:53

edward.cx说的不就是很正确的吗？？？？这就是个简单的旋转剖嘛
