此工程图怎么做

jx08yanhang · 发表于 2012-12-12 18:39

高手请附图

jx08yanhang · 发表于 2012-12-12 18:42

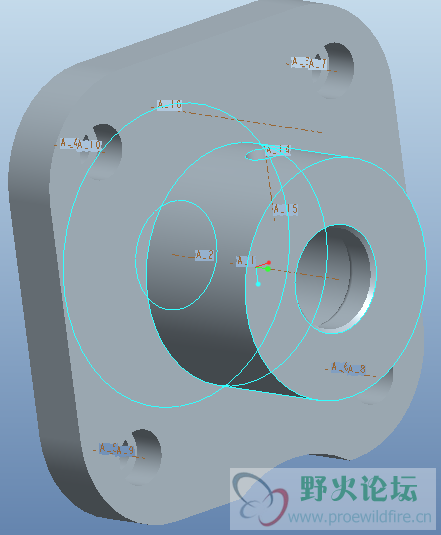

实体如图

qiuqiu88 · 发表于 2012-12-12 19:04

有什么难道的吗？

jdjlhy · 发表于 2012-12-13 11:26

楼主应该做出来了

xiaobao · 发表于 2012-12-13 12:44

这就是一张普通的零件图，有什么悬念吗

jx08yanhang · 发表于 2012-12-13 19:15

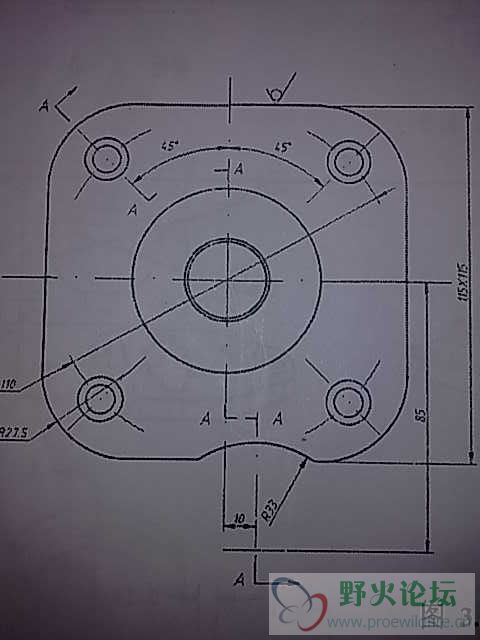

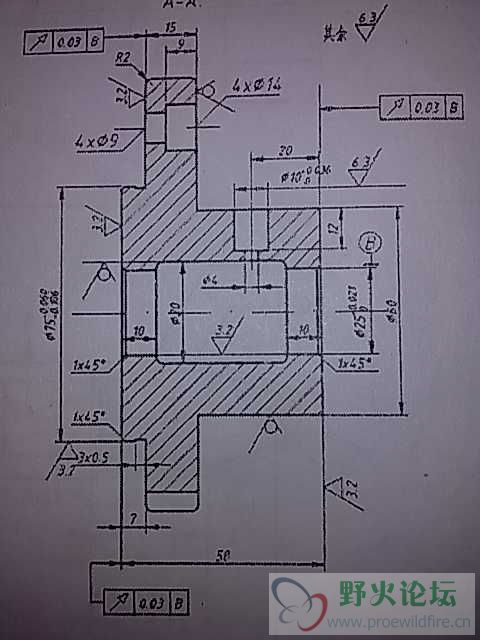

就是要做那个剖面图啊我做不出来呢请教高手啊要有图解哦

edward.cx · 发表于 2012-12-13 20:10

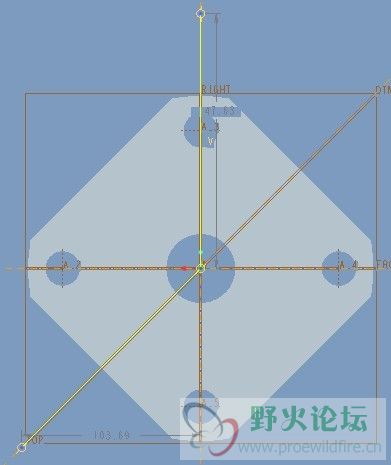

绘图视图-2D截面- 偏距/双侧/单一 --三维图中选取基准面--- 草绘出旋转线（竖直+通过圆孔） ---
完成--剖切区域（全部展开）----确定

[ 本帖最后由 edward.cx 于 2012-12-13 20:23 编辑 ]

szb410886654 · 发表于 2012-12-14 21:30

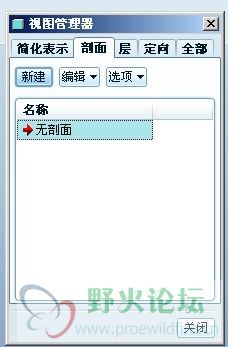

也可先在零件的视图管理器里创建剖面然后在绘图里选择2d剖面其实本质上和楼上方法一样的

[ 本帖最后由 szb410886654 于 2012-12-14 21:31 编辑 ]

jx08yanhang · 发表于 2012-12-15 00:01

你的这样做事不对的啊你没有看到它已经给出剖切的线了吗而且你这样剖的那个孔是剖不出来的

jx08yanhang · 发表于 2012-12-15 00:02

你的这样做事不对的啊你没有看到它已经给出剖切的线了吗而且你这样剖的那个孔是剖不出来的
