求助用Creo画螺旋消失面，等待高手中

fly2014sc · 发表于 2012-12-8 14:06

见附件图

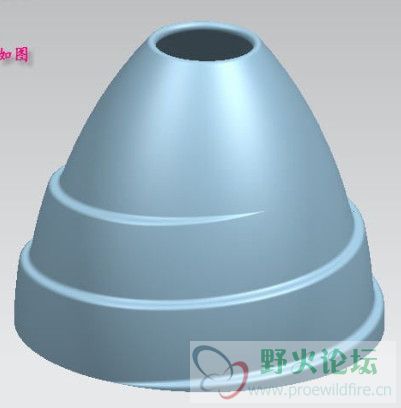

是看Catia教程上的一个消失面案例，自己用Creo2.0弄了半天也弄不出来
求Creo画法

ty2c26 · 发表于 2012-12-9 09:29

期待，同求高手。

笨-小猪 · 发表于 2012-12-10 14:58

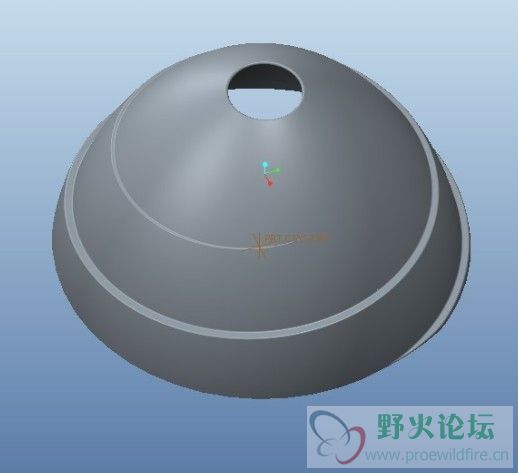

做了一个大致类似的，如下图

在这里分享一下自己的做法，做出来的还有些欠缺，希望大家指正···

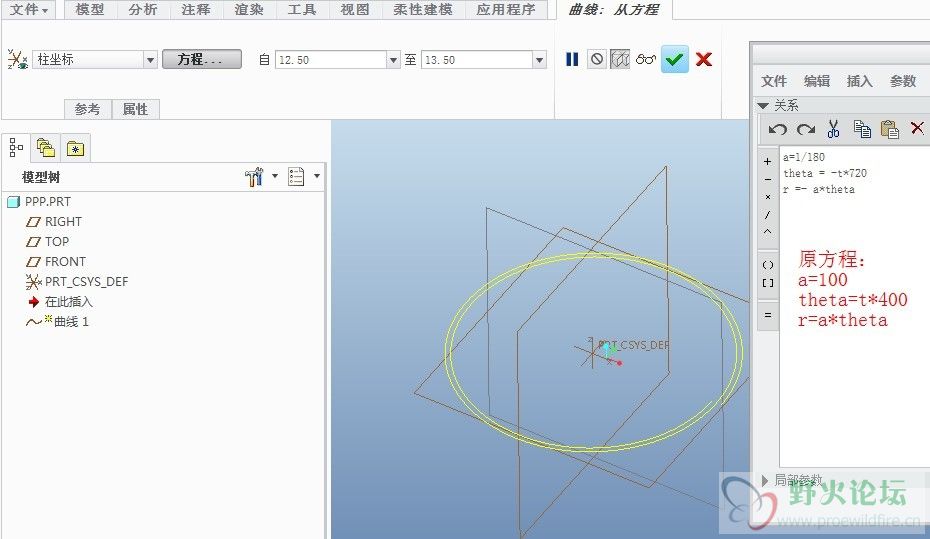

1、利用方程曲线做阿基米德螺线

参数根据需要调整，下图是我自己调整后的方程

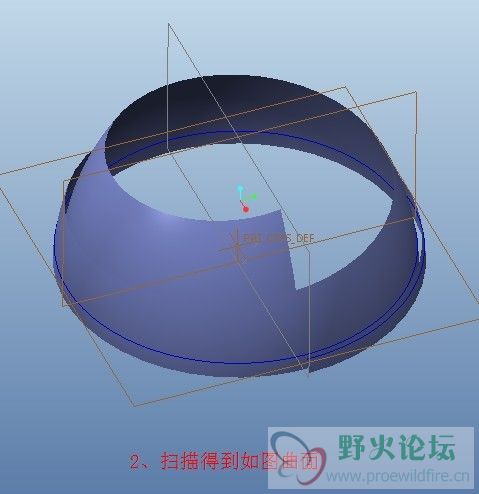

2、扫描得到如图曲面

扫描的草绘

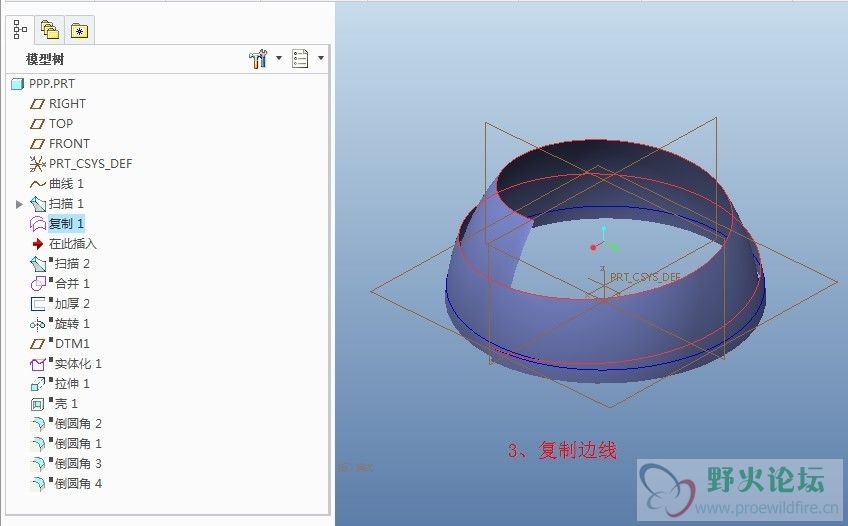

3、复制边线

4、扫出如图曲面

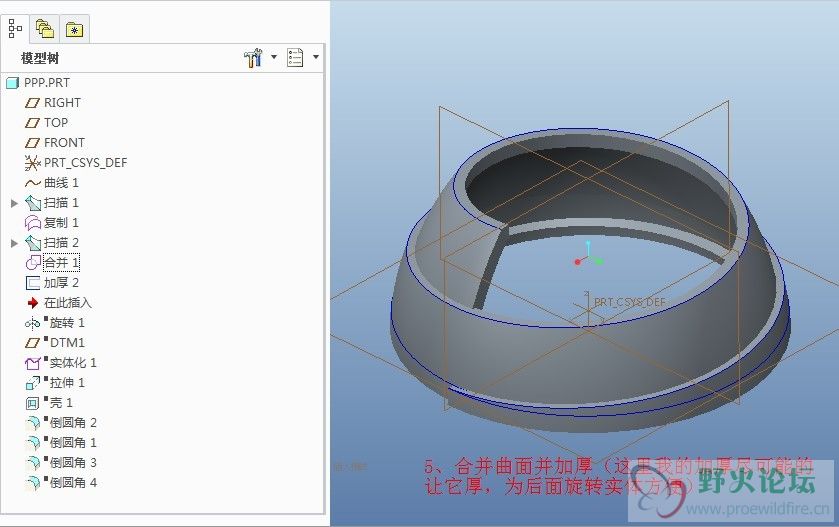

5、合并曲面并加厚

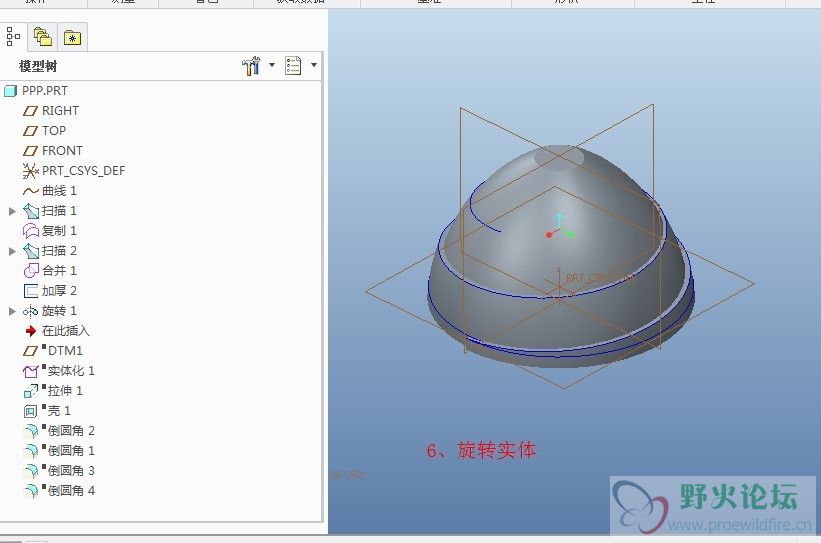

6、旋转实体

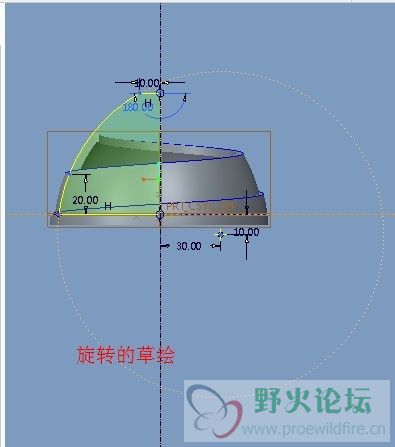

下面是旋转的草绘

7、新建平面，用来去除多余部分

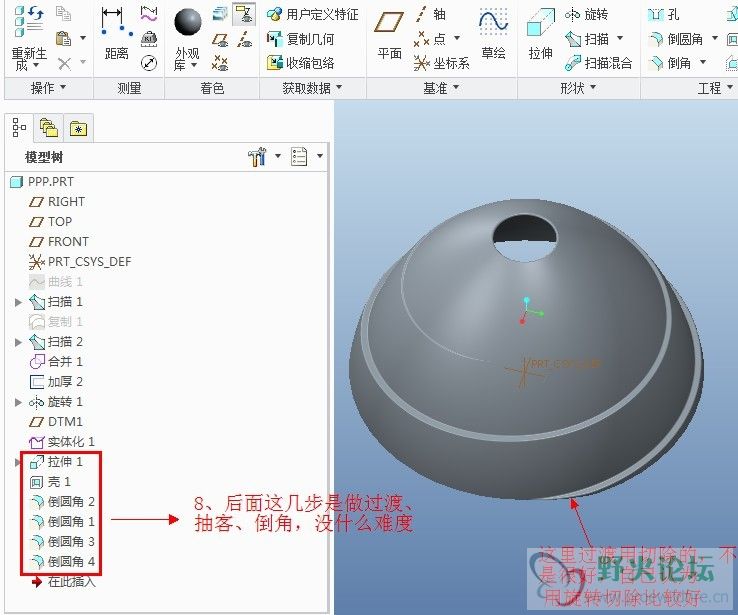

8、做过渡、抽壳、倒圆角

由于上传上限太小，源文件就不上传了···

[ 本帖最后由笨-小猪于 2012-12-11 12:56 编辑 ]

fly2014sc · 发表于 2012-12-10 15:48

大神，感谢得五体投地

a270776233 · 发表于 2012-12-19 14:53

佩服大神

a270776233 · 发表于 2012-12-19 15:18

扫描的截面那里不是很清楚啊

gtca002 · 发表于 2013-1-8 18:43

这种画法神

kugo2010 · 发表于 2013-2-18 17:24

非常感谢~~~努力学习天天向上.....

kugo2010 · 发表于 2013-2-18 20:44

同样的问题~~~

zhy20501001 · 发表于 2013-2-18 23:04

扫描的截面那里不是很清楚啊
