钢丝绳类模型的建模

笨-小猪 · 发表于 2012-12-8 09:36

看见许多地方都有钢丝绳类模型的问题，在这里分享一下自己的做法。

1.建立轨迹线

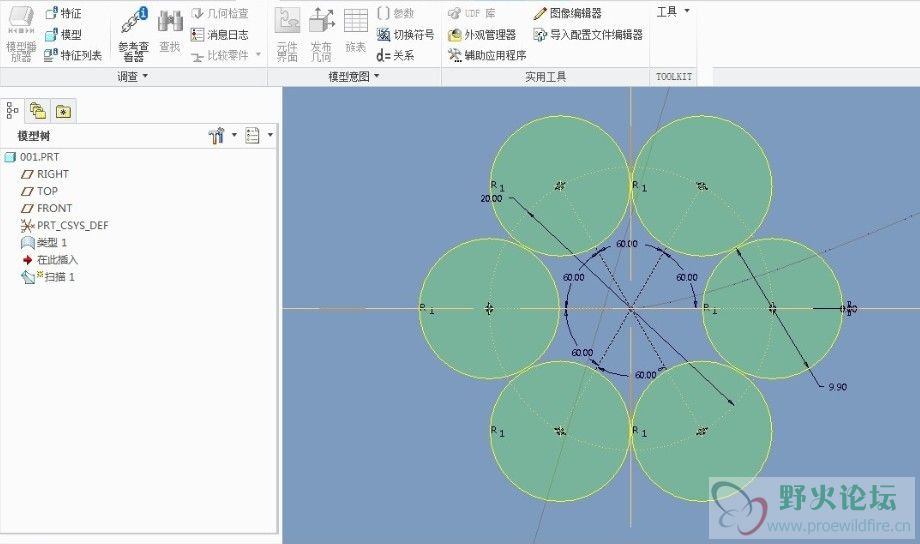

2.进入变截面扫描，进行草绘（如图）

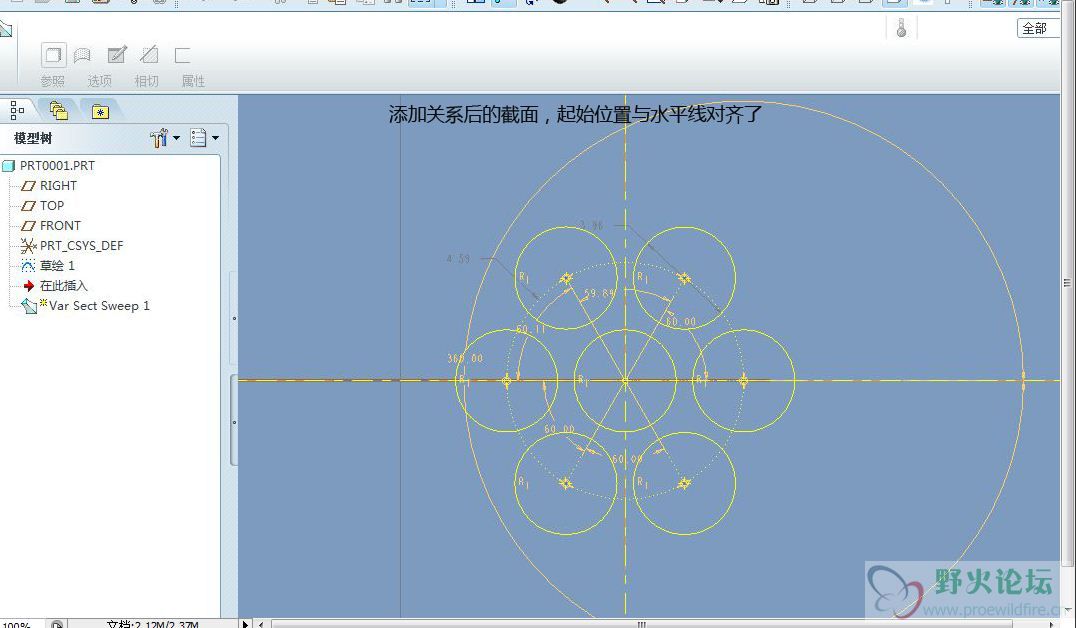

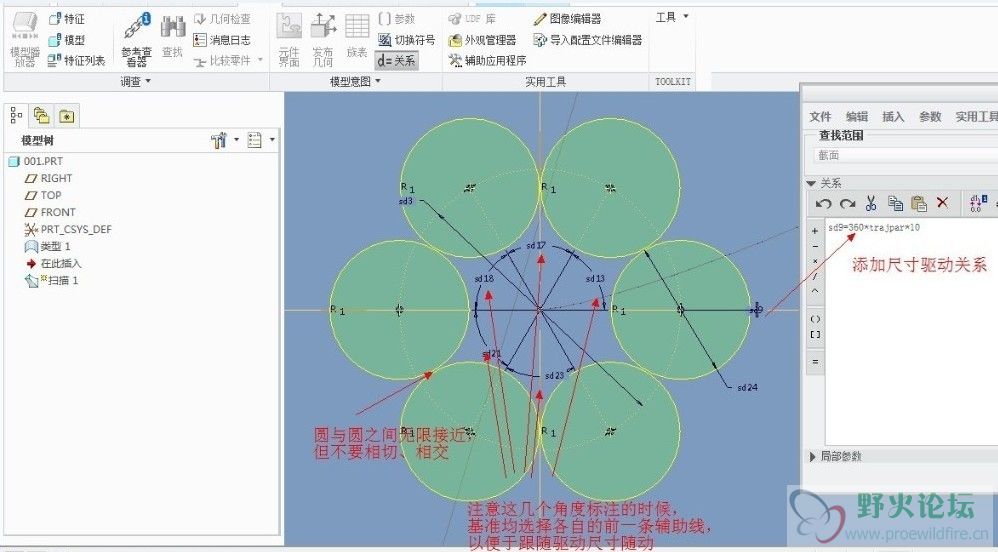

注意草绘时尺寸的标注以及关系的添加

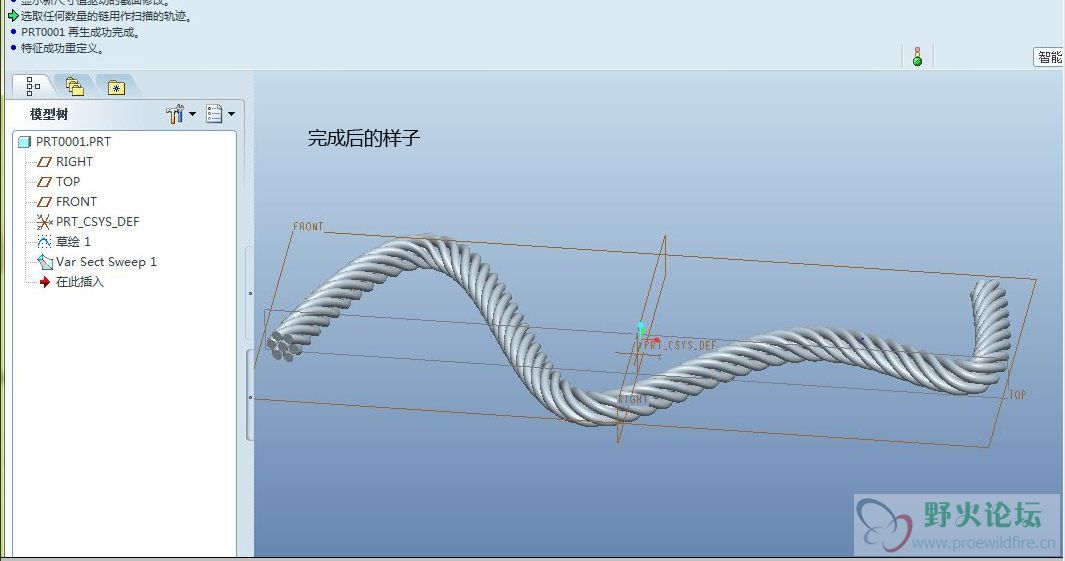

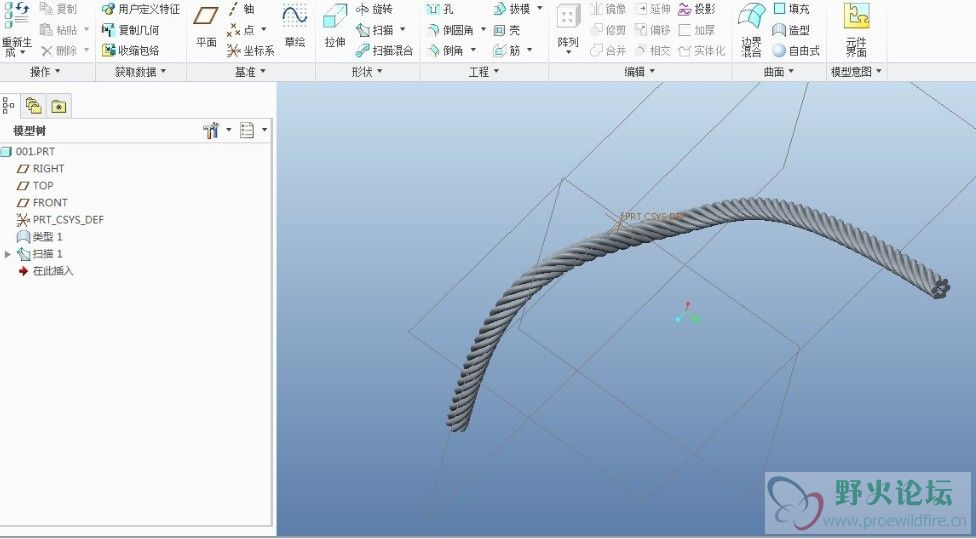

3.完成

下面地址是视频建模过程，源文件可变性太大，就不上传了···
http://pan.baidu.com/share/link?shareid=125002&uk=1496035985

god111 · 发表于 2012-12-8 10:33

学习学习

god111 · 发表于 2012-12-8 10:33

学习学习

327987217 · 发表于 2012-12-8 12:16

lz，那个关系里的sd9是怎么标出来的？我就卡在这地方了、、、、求指教、、、

327987217 · 发表于 2012-12-8 12:29

那应该是个角度尺寸吧？

笨-小猪 · 发表于 2012-12-8 13:06

原帖由 327987217 于 2012-12-8 12:29 发表
那应该是个角度尺寸吧？

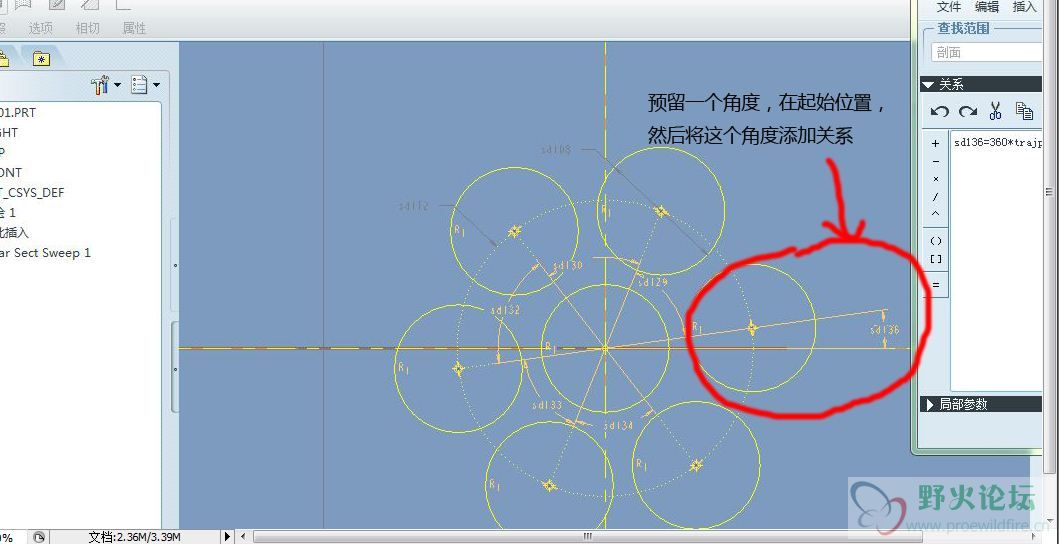

对，sd9是最右端的辅助线与水平线的夹角，其实最初画的时候尽可能避免辅助线与水平线重合，开始画的时候完全可以偏离个角度，当添加关系后自动就变化了···

327987217 · 发表于 2012-12-8 14:11

恩，是的，我一直以为一开始就是与水平线重合，没想到原来试加了关系之后才与水平线重合的。弄的我总以为是约束出问题了，烦的我不行啊，还好脑袋转过来叻，起始角度与水平线留了个角度、、

327987217 · 发表于 2012-12-8 14:16

终于弄出来了，希望楼下的人不要被那个角度尺寸困扰了、、、、、

笨-小猪 · 发表于 2012-12-8 14:25

原帖由 327987217 于 2012-12-8 14:16 发表
终于弄出来了，希望楼下的人不要被那个角度尺寸困扰了、、、、、

呵呵···
我还传了个自己录的视频，有问题的还可以去看看视频···
第一次录的，没信心呢···

野火 · 发表于 2012-12-8 19:34

感谢朋友发布原创，教程帮你传上来了，推荐使用屏幕录像专家制作视频教程
