[求助] 为什么出的工程图会有带颜色的线条

4 主题	84 回帖	0 威望

积分: 94

发消息

发表于 2012-12-4 14:10 | 显示全部楼层 |阅读模式

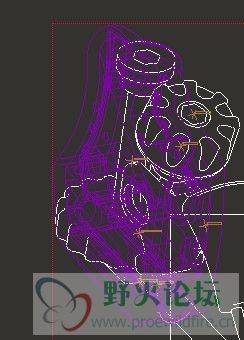

我想将一个装配3D图转化为工程图，选择的显示样式是消隐，结果不知道为什么出现了带颜色的线条，并且带颜色的零件没有实现消隐。求高人指点。

[ 本帖最后由 xiaomumull 于 2012-12-4 14:30 编辑 ]

广告位招租 |请联系 QQ：28016688

回复

使用道具举报

4 主题	84 回帖	0 威望

积分: 94

发消息

楼主| 发表于 2012-12-4 15:26 | 显示全部楼层

回复 2# yanry 的帖子

这个是别人给的step格式的装配图，这个要怎么去隐藏曲面保存层状态呢，我proe不是很精通，希望您能多具体点。谢谢了

回复顶踩

使用道具举报

4 主题	84 回帖	0 威望

积分: 94

发消息

楼主| 发表于 2012-12-4 15:31 | 显示全部楼层

回复 2# yanry 的帖子

并且不是为了不看到它而是那个零件能够像其他两件一样正常显示，能够达到消隐的效果图，求指点呀。

回复顶踩

使用道具举报

4 主题	84 回帖	0 威望

积分: 94

发消息

楼主| 发表于 2012-12-4 16:13 | 显示全部楼层

回复 5# yanry 的帖子

前几天我还用这个step出一个角度的cad来着，还没有这个问题，是不是我的proe软件的问题呢？？您说的这个我选中零件后编辑/实体化是暗的，不能操作，真不知道是怎么回事。郁闷。

回复顶踩

使用道具举报

1272 主题	4万回帖	900 威望

积分: 47434

发消息

发表于 2012-12-4 20:28 | 显示全部楼层

设置视图显示，面组隐藏线移除
