旋转剖面—全部(对齐) 原创

nizhen6007

旋转剖面     全部(对齐)         原创

PROE的 旋转剖很有特点，   但是大家都没有很好的掌握。

我来把细节部分给完善一下。

全部(对齐)   操作步骤如下：

1.创建一个一般视图
2.由一般视图创建一个投影视图， （可以为 从上往下 投影，或者是 从左往右 投影 ，这关系到下面操作 中  对齐轴的选取）。
3.双击左键-》编辑属性-》截面-》2D剖面-》 （按绿色加号）  新建-》偏距-》双侧-》单一》输入 A （截面名，随意自己定义）-》完成 -》  进入 开始选择基准面，一般就是那个主视图）-》缺省-》 然后 绘制一个剖线-》然后点击打勾 √

（然后就可以在对话框里面看到：  截面前 有个绿色的勾，如果操作错误，前面就是红色叉叉。）

然后   剖切区域  选择   全部(对齐) -》 然后在刚刚建立的投影视图上面   选择轴，  选择中心垂直的轴

比如 从上往下 投影    选择   竖着的轴
         从左往右 投影    选择  横着的轴


选择成功以后，对话框里面 ，它会有显示***轴 ，提示 你点击完成。


这样就成功了。



虽然都是视频，图片，但是我觉得，文字最有说服力。

欢迎与大家一起交流学习PROE.


宏邦千祥  宣

QQ  ：278183870
**********************************************************************************************************************************

大家可以参考下面的帖子，学习一下。

http://www.proewildfire.cn/forum.php?mod=viewthread&tid=381&extra=page%3D1&page=1







[ 本帖最后由 nizhen6007 于 2012-10-7 19:03 编辑 ]

nizhen6007

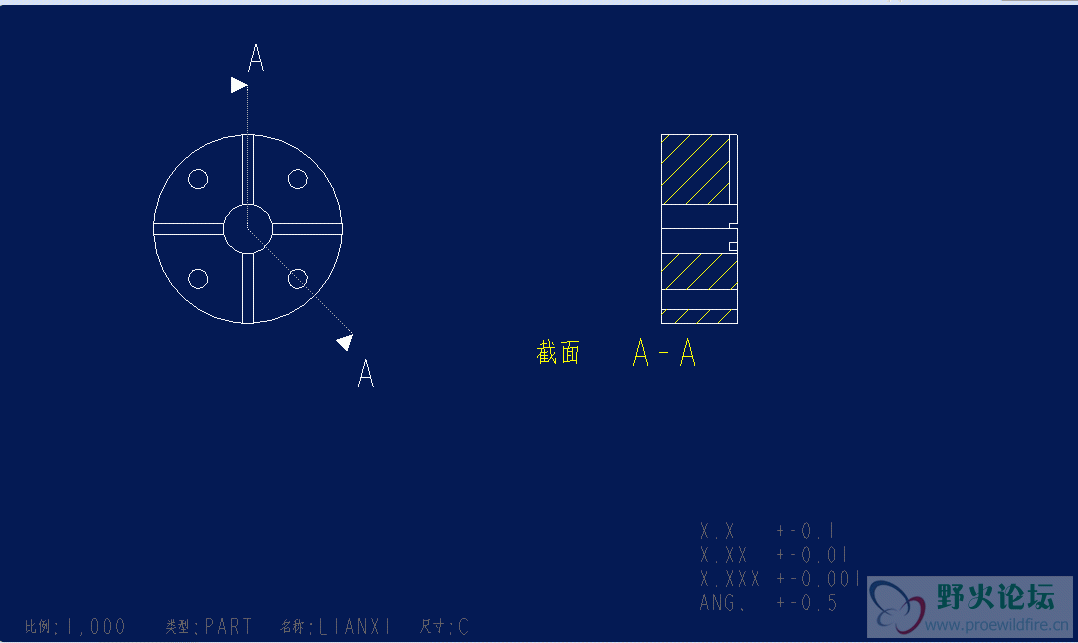

    这是我修改了一下的 练习图片，供大家参考。有问题，欢迎提问。
