[原创] 工程图中心线自动分中的一点心得(总结论坛所有方法)

[复制链接]

64

主题

818

回帖

80

威望

讲师

游戏先锋

积分
1075

优秀会员勋章希望之星勋章

QQ
发表于 2008-8-23 19:01 | 显示全部楼层 |阅读模式
最近准备恶补工程图版本,发现工程图中出中心线是个麻烦问题,目前论坛有的方法如下:(总结的不周到的大家补充)
1:在实体模型中预计工程图所需中心线的位置画基准线,转入工程图就成中心线了。(实用性--80分)
2:在工程图中草绘一根直线,选中点‘右键’选择‘线型’,修改为‘中心线’,目前论坛套用野火老大的话就是尽可能居中,会出现梅花标记(我是没发现),或者熟能生巧,慢慢就捕捉接近了。
再用下面这种方法把所建中心线与所在视图接合(这样移动就为一体了)。
套用   缘残  兄弟的图片
我的心得就是解决上面的捕捉问题,我们画直线的会出现下图标记 screenshot2.jpg ,我们选择所在视图上面对称的直线作参照 screenshot3.jpg (选中的蓝线),有了参照线,鼠标放在参照线中间位置就自动捕捉到中点了。(这样的中心线起点在线上,未冒头,此时用鼠标选中线点右键 ‘特殊移动’如图 screenshot4.jpg 移动X或者Y就可以了 )  。(实用性--60分)
3:这是最简单最有用的方法,由  xueyanan  兄弟提供。我补充一点:‘视图’--‘显示及拭除’,选中中心线图标A后会出现如下图框 screenshot2.jpg ,‘显示方式’里面有很多选项,根据自己的需要选择使用就可以了(单个零件就不用选了用默认特征,如果是装配图或者一张工程图上有好几个组件就需要选择一下了,具体大家试用就知道了)!(实用性--100分)
4:31358302  兄弟又补充两种如下:
第一种,比如要在一个方形缺口中作中心线

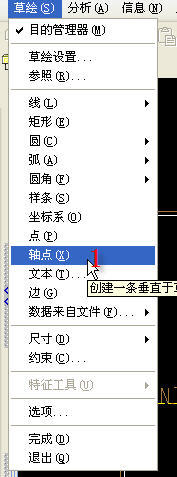

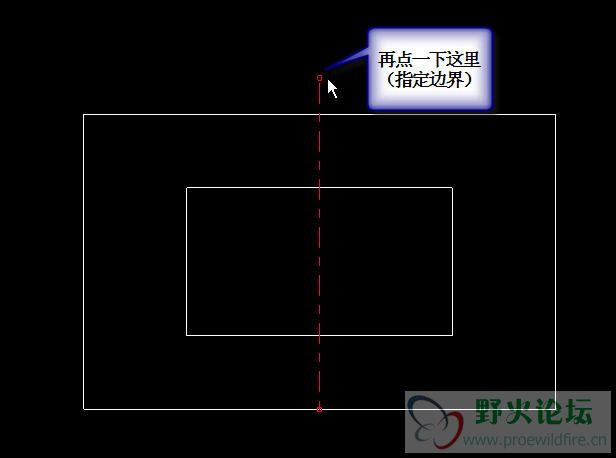

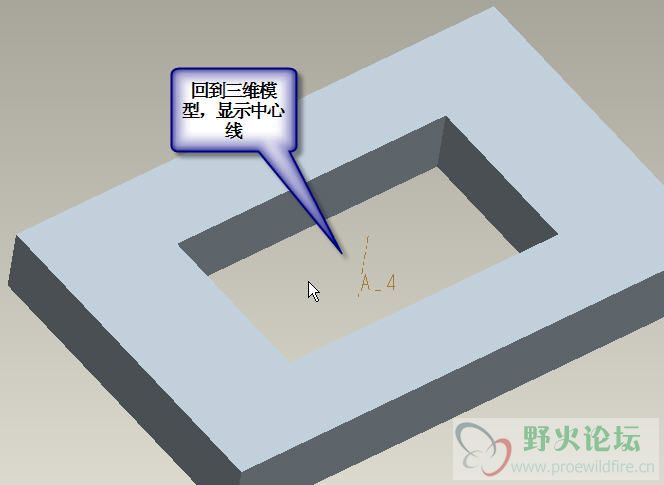

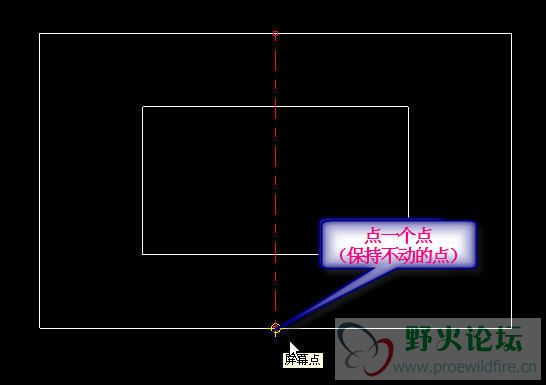

在做拉伸特征时,草绘一个轴点,就可以做为中心线
附图





第二种,是在工程图中草绘中心线的延伸,适用于草绘的中心线
草绘中心线后(捕捉中点),用修剪边界方法延伸中心线,相当方便
附图






看反应还不错!值了!

评分

参与人数 2威望 +2 金钱 +10 收起 理由
f15200 + 2 精品文章
野火 + 2 + 8 原创内容

查看全部评分

给我一个模型,我可以把地球推着转圈圈!(*^__^*) 嘻嘻……

106

主题

2155

回帖

281

威望

讲师

积分
2952

优秀斑竹勋章热心助人勋章宣传大使勋章斑竹勋章希望之星勋章

QQ
发表于 2008-8-23 19:10 | 显示全部楼层
感谢分享,最后一种最好!顶起
回复

使用道具 举报

64

主题

818

回帖

80

威望

讲师

游戏先锋

积分
1075

优秀会员勋章希望之星勋章

QQ
 楼主| 发表于 2008-8-23 19:11 | 显示全部楼层
大家增添补充完整可以喊老大置个顶。
给我一个模型,我可以把地球推着转圈圈!(*^__^*) 嘻嘻……
回复

使用道具 举报

1272

主题

4万

回帖

900

威望

管理员

积分
47433

社区建设勋章优秀斑竹勋章原创先锋勋章热心助人勋章宣传大使勋章斑竹勋章

发表于 2008-8-23 19:30 | 显示全部楼层
一般用方法3,中心线一般也没有居中的要求,大概拖动拉伸下,差不多就行了,感谢分享经验,贴子编辑的很整齐,做的很漂亮
努力,认真解答网友的每一个问题,共同学习,一起进步!  请勿发论坛消息求助。
回复

使用道具 举报

64

主题

818

回帖

80

威望

讲师

游戏先锋

积分
1075

优秀会员勋章希望之星勋章

QQ
 楼主| 发表于 2008-8-23 19:36 | 显示全部楼层
呵呵  给国外出图中心线就一定的对中了
他们一般中心线不是画在那就表示对称(当然我们GB是那样的),通常要求标注一个半边的尺寸体现中线。
还有就是有的尺寸参照只能以中心线为基准
给我一个模型,我可以把地球推着转圈圈!(*^__^*) 嘻嘻……
回复

使用道具 举报

27

主题

776

回帖

5

威望

高工

积分
834
发表于 2008-8-23 20:08 | 显示全部楼层
谢谢分享啊
回复

使用道具 举报

34

主题

1733

回帖

540

威望

教授

积分
3267

优秀斑竹勋章原创先锋勋章嘉宾勋章热心助人勋章宣传大使勋章斑竹勋章

发表于 2008-8-23 20:40 | 显示全部楼层
我来补充两种吧
第一种,比如要在一个方形缺口中作中心线

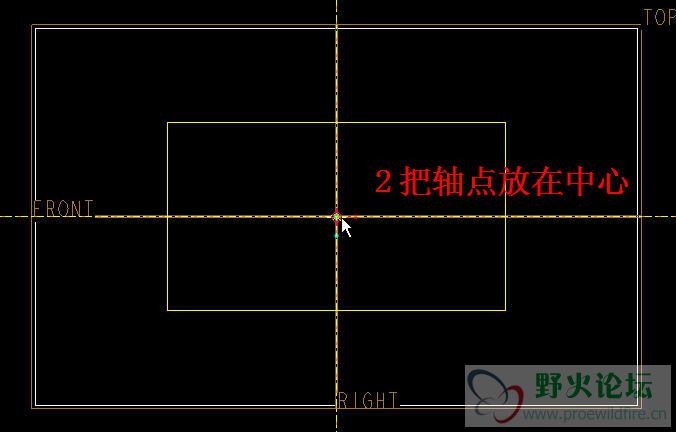

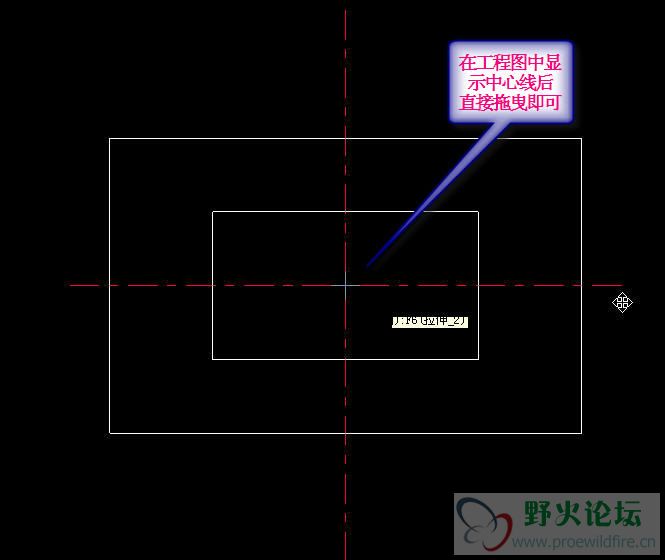

在做拉伸特征时,草绘一个轴点,就可以做为中心线
附图

评分

参与人数 1威望 +2 收起 理由
野火 + 2 感谢分享

查看全部评分

我不是版主,只是一个学习者。
多看贴、多思考、多尝试、多实践,问题的答案就在自己手中……
各位施主:多看看老帖,发帖提问前请先搜索;搜索一次,胜造七级浮屠……阿弥陀佛……善哉 善哉……
回复

使用道具 举报

34

主题

1733

回帖

540

威望

教授

积分
3267

优秀斑竹勋章原创先锋勋章嘉宾勋章热心助人勋章宣传大使勋章斑竹勋章

发表于 2008-8-23 20:42 | 显示全部楼层
第二种,是在工程图中草绘中心线的延伸,适用于草绘的中心线

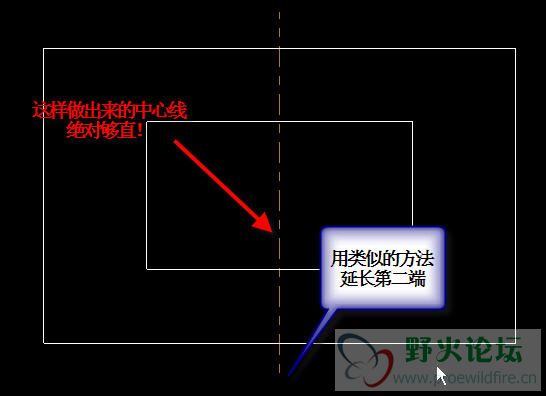

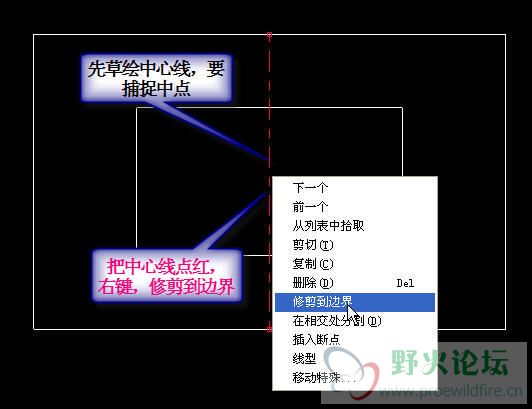

草绘中心线后(捕捉中点),用修剪边界方法延伸中心线,相当方便
