如何在装配工程图中分解子零件？

jingling · 发表于 2008-8-21 11:44

我讲分解子零件，指的是单独分解装配组件，单个标注尺寸，而非如图1那样的整体分解。原则就是比如装配件由3个组件构成，我想在同一张工程图上分别出三个子件零件图和整体组合装配图。比如在图2中我只需要最下面的黄色座子，其他不要，怎么弄？
高人些指导哈！工程图这块不熟悉的很。
不晓得我的意思大家明白没有？呵呵
先谢谢了。

4楼的兄弟答案最佳

[ 本帖最后由 jingling 于 2008-8-21 15:41 编辑 ]

6490421 · 发表于 2008-8-21 12:12

把问题顶上去啊

sunyongping · 发表于 2008-8-21 12:36

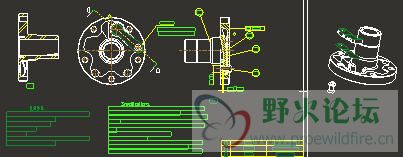

你要的是不是这样的啊

jmtsqwq · 发表于 2008-8-21 12:38

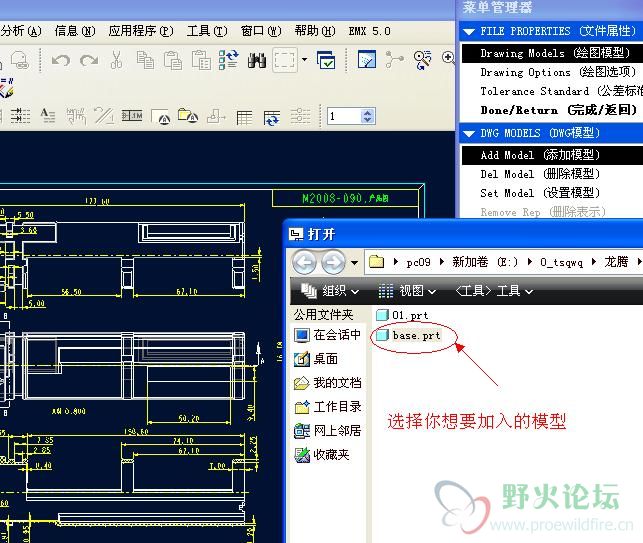

是不是想要这样

jingling · 发表于 2008-8-21 15:40

楼上兄弟

就是你说的
也谢谢再再上面的极为兄弟
