工程图中心线自动添加方法

fjs2008

昨天看到nizhen6007朋友讲的<CREO2 工程图绘制中心线的方法>,讲的很好，也是必须掌握的。
我以前也用过手动绘制的方法，但不是参数化草绘，所以移动视图的时候中心线不跟着走。
他这个方法就会跟着走（已经试过确认了）。

http://www.proewildfire.cn/thread-115173-1-1.html

其实还有另外一种方法，可以通过显示模型注释的方式自动添加。
很多朋友也都是这样做的，确实很简单很好用。
我这里简单分享下。此方法proe和Creo都适用。

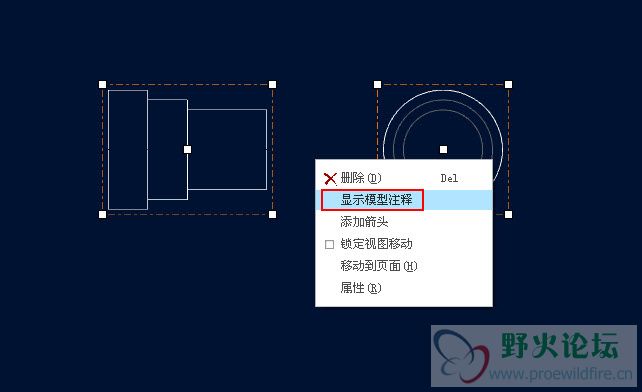

首先，轴类的旋转特征，因为本身有条轴线，所以直接选中视图，右键，显示模型注释，然后选中轴线就可以了。

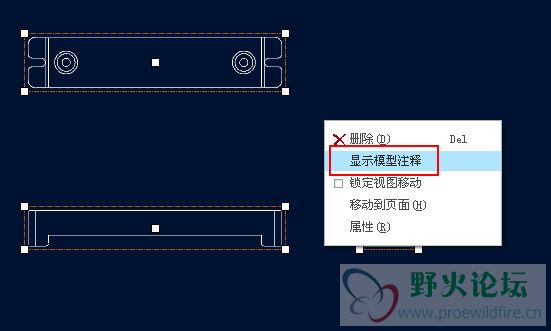

不是轴类的，我们可以先在零件图里通过基准平方面相交创建出基准轴，

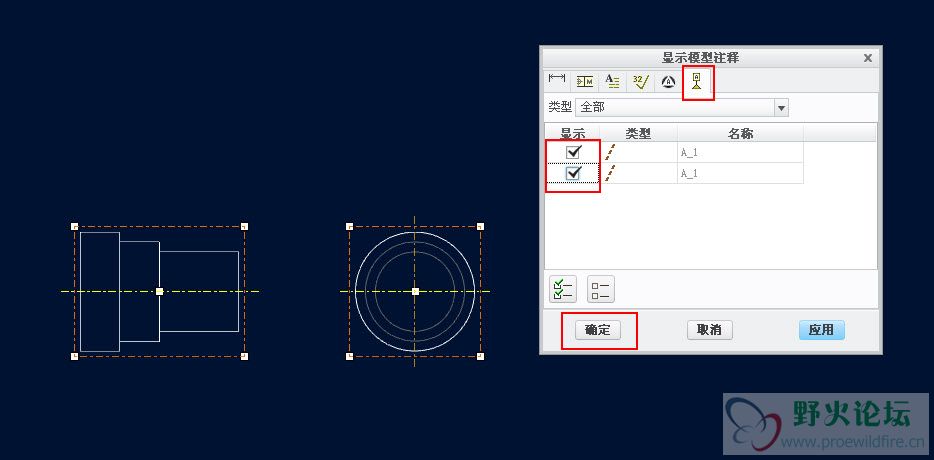

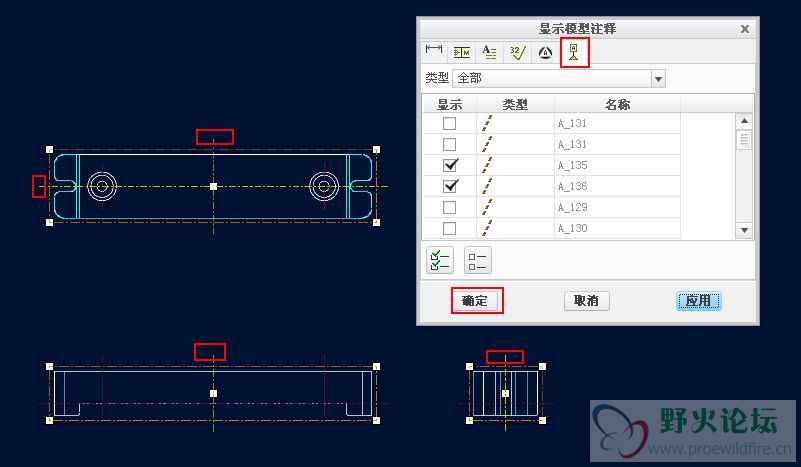

然后，到工程图里，方法同轴类的就一样了。框选所有视图，右键，显示模型注释，选择相应的轴线就可以了。







时间关系，先简单讲这些。有不明白的，我再补充。


[ 本帖最后由 fjs2008 于 2013-8-23 09:57 编辑 ]

yptk_long

谢谢，楼主指教，不过nizhen6007他那种方法还是有一定的用处的，比如说，在没有原3D档的情况下，只有STP或其它的格，做2D，还是好用的。

fjs2008

各有各的好处，所以我在开头也说了，他那个方法也是必须掌握的。

yptk_long

之前我两种方法都用，也是像你说的不是用参数化草绘，然后点一下右键，选与视图相关，这样中心线就会跟着视图一起移动了，可他在另外一贴中，说自动添加方法是不对的，你怎么看？

fjs2008

我不作评论，见得多了，也就习惯了。

nizhen6007

   楼主的方法也是一种方法，哈哈， 之前有朋友对我说要创建轴之类的嫌麻烦，所以就出了那个帖子。

nizhen6007

  之前朋友对我说，需要创建基准轴，嫌麻烦，所以就出了一个帖子。

分享一下如何快速的创建中心线，你这个方法也不错，多种选择哇。

感谢楼主的分享。

nizhen6007

还是做轴线的方法管用，可以在三个方向自动出现中心线，比较给力，比CAD更加智能，更加灵活，比如偏移过去的轴，就可以利用偏心的中心线。很省事啊

[ 本帖最后由 nizhen6007 于 2013-8-23 20:19 编辑 ]

nizhen6007

   我那个方法，也是手工做线的方法，可以不用做轴 就可以绘制中心线的画法。

2种绘制中心线的做法吧。我那种就是想要在单一的一个视图上面表达 中心线，那就是我的那种给力了。

**************************************************************************************

另外，要延长那个线，方法都是一样的，切换到注释状态，然后选择要延长的中心线，然后端点处出现白色点，你可以拖动白色点。然后来控制中心线的长短。



点击白色的点，然后移动线条，原来的线条变为绿色，然后延长出去的线条变为粉红色。

大家可以试一试的。 这是自由拉长中心线的方法。

我昨天讲的是按照增量的方法来拉长中心线。

[ 本帖最后由 nizhen6007 于 2013-8-23 20:33 编辑 ]

fjs2008

以后你没试过的方法不要随便就说是不对的，谦虚点、低调点没啥不好的。
