图形特征应用实例---凸轮

robing · 发表于 2014-3-29 17:51

游客，如果您要查看本帖隐藏内容请回复

新建一prt零件。

系统提示为特征命名，输入名称“tulun”，点确定。进入2D截面绘制中。首先添加坐标系，然后再绘制两条中心线。用样条曲线绘制下图形状。点确定，回到之前的prt零件中。

我在上一个帖子中也提过，使用“图形”这一命令，坐标系是必不可少的。再有一点就是绘制的2D截面，X轴的每一点都只能对应一个Y值，截面必须为开放的，并且只能包含一个轮廓，该轮廓可以是单独的直线、圆弧或样条曲线也可以是这几部分相组成。点击“草绘”，选择平面，点“草绘”，进入到草绘。

画一直径为200的圆，点确定。退出草绘。

进入扫描选项，先选择扫描轨迹线，点选直径为200为圆，再点选变截面，最后点击草绘，进入草绘绘制。

先绘制一个矩形，然后点“工具”--“关系”。

在弹出的窗口输入关系式，sd4=evalgraph("tulun",360*trajpar) 点确定回到草绘，再点确定回到扫描，再点确定，完成。。。

这里我们可以看到，刚才的尺寸60现在已经变为100了。想要修改这个值就要打开图形--”tulun”来进行修改了。20这个尺寸就是凸轮的厚度，这个值可以根据自己意愿来修改。


现在我们回过头来再说一下在图形中绘制的那条样条曲线，它其实就是凸轮外轮廓的展开线。

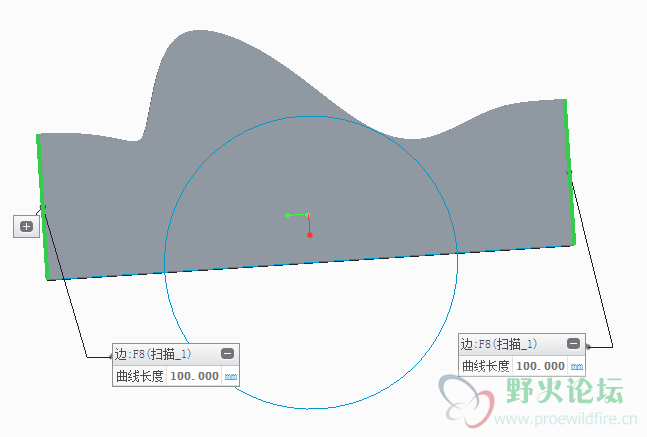

中间的这个圆是扫描轨迹线，箭头的位置就是我们放置坐标系的位置。如果把扫描的轨迹线也展开，想像为一线直线，扫描出来的就更容易理解了。
