creo4.0工程图打印配置

imrhb · 发表于 2017-2-22 16:14

本帖最后由 imrhb 于 2017-2-23 12:37 编辑

打印出图仍然是技术制图工作最后一公里，高效、规范的图样也是我们必要的的一项技术。

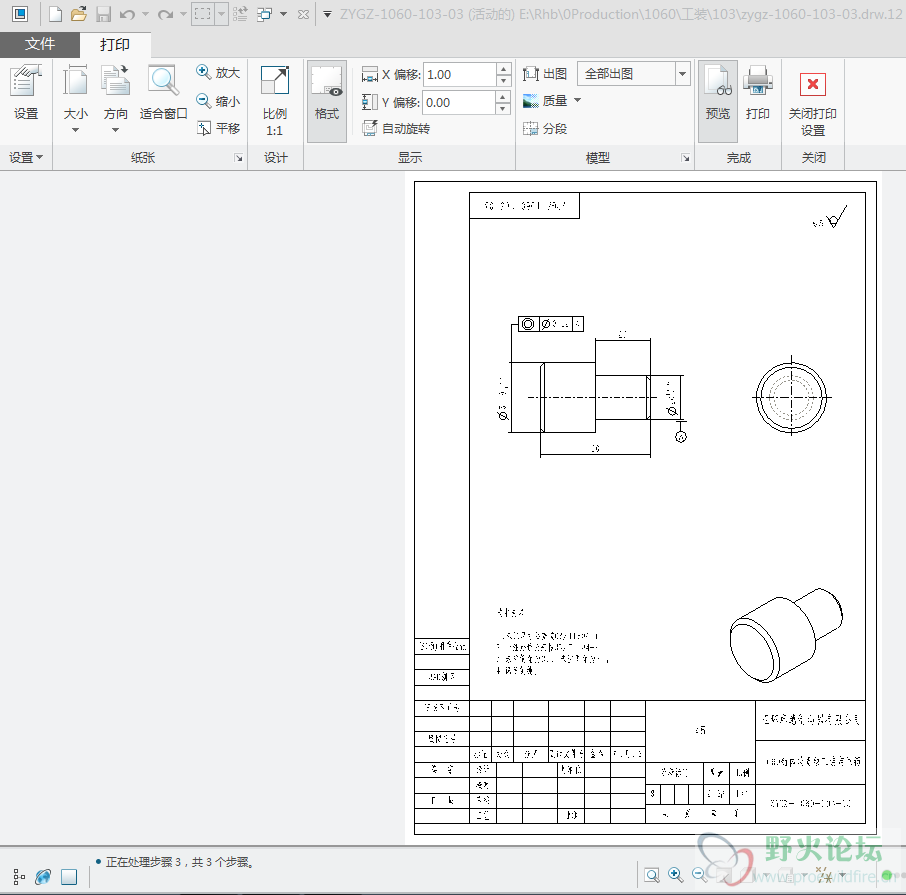

本次单就点击“打印”命令开始，简单介绍打印工作的配置步骤。
office系列软件有一个功能是：所见即所得。所以工程图做好以后，完整体现工程图内容并打印出纸质图纸是我们的目的。
本处以默认A4黑白打印为例：
1.创建笔指定文件"TABLE.PNT"内容大概是各种线型的颜色和线宽。
! This is a pen table file. See Interface Guide under "pen mapping"
pen 1 color 0.0 0.0 0.0; thickness 0.035 cm; Geometry
pen 2 color 0.0 0.0 0.0; thickness 0.015 cm; Hidden
pen 3 color 0.0 0.0 0.0; thickness 0.015 cm; Letter
pen 4 color 0.0 0.0 0.0; thickness 0.015 cm; highlight
pen 5 color 0.0 0.0 0.0; thickness 0.015 cm; section
pen 6 color 0.0 0.0 0.0; thickness 0.015 cm; dimmed
pen 7 color 0.0 0.0 0.0; thickness 0.015 cm; edge high
pen 8 color 0.0 0.0 0.0; thickness 0.015 cm; curves

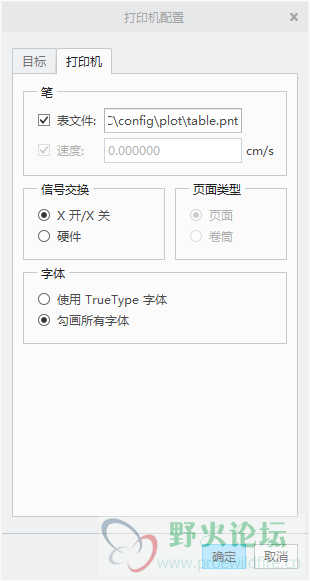

2.创建一个打印机文件“MS_PRINT_MGR.pcf”内容大概是配置打印机各项功能,如打印机名、幅面、笔指定文件"TABLE.PNT"路径等

plotter MS_PRINT_MGR
button_name windows_print_manager
button_help print using windows printer manager
plot_drawing_format YES
plot_segmented NO
plot_roll_media NO default
plot_label NO
plot_handshake software default
create_separate_files NO default
plot_with_panzoom NO default
orientation_portrait YES
auto_rotation NO
allow_file_naming YES
plot_name NO
plot_translate 0.039370 0.000000 default
interface_quality 3 default
plot_scale PLOT 0.970000 default
plot_destination file default
pen_table_file E:\Rhb\PTC\config\plot\table.pnt
plot_sheets current default
paper_size_allowed A3 A4
paper_size A4 default
paper_outline NO default
plot_clip NO
plot_area NO default
plot_stroke_text YES

3.到了绕不过去的"config.pro"文件了,大体要设置以下几个选项
pen_table_file E:\Rhb\PTC\config\plot\table.pnt
plot_file_dir E:\Rhb\PTC\config\plot
plotter windows_print_manager
plotter_handshake software
pro_plot_config_dir E:\Rhb\PTC\config\plot
quick_print_plotter_config_file E:\Rhb\PTC\config\plot\MS_PRINT_MGR.pcf

4.对照你的"config.pro"文件看看这些都有吗？配置好后，快去打印一张图纸，是不是很快捷了。

5.欢迎各位指正。

北纬91度 · 发表于 2017-2-22 16:18

我都是导出到CAD里出图

hepeiyou · 发表于 2017-2-22 16:36

我也是导出到CAD出图，标注尺寸等操作。

wskwfnhyh · 发表于 2017-2-22 17:01

不错。能详细讲解一下各项的意思就更好了。

野火 · 发表于 2017-2-22 21:30

挺好的教程，谢谢朋友分享经验

fuguangyi · 发表于 2017-2-22 23:14

本帖最后由 fuguangyi 于 2017-2-22 23:40 编辑

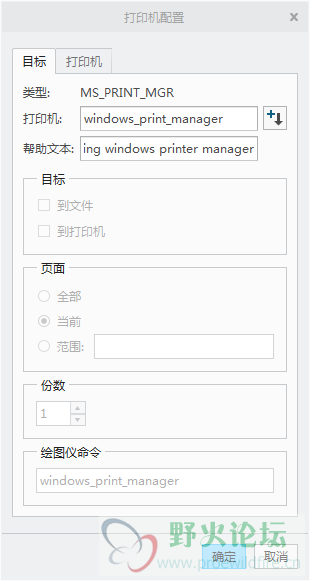

好像还是需要设置，调用配置好的打印配置文件才行
config里：
plotter 值应该设置为config里指定的打印配置文件里的button_name 的值

刘磊雄 · 发表于 2017-2-23 16:37

感谢分享！不过“plot_scale PLOT 0.970000 default”这个命令能起作用吗？我没设置打印偏移量，打印时选择的全部出图，每次都要手动输入全局比例0.94才能打出有完整图框的A4图纸。而在Creo 1.0和2.0时这个代码是可以记忆的，我怀疑现在“plot_scale PLOT 0.970000 default”是不是被其它代码替代了。

fuguangyi · 发表于 2017-2-23 22:22

刘磊雄发表于 2017-2-23 16:37
感谢分享！不过“plot_scale PLOT 0.970000 default”这个命令能起作用吗？我没设置打印偏移量，打印时选择 ...

你要仔细看看，肯定可以；

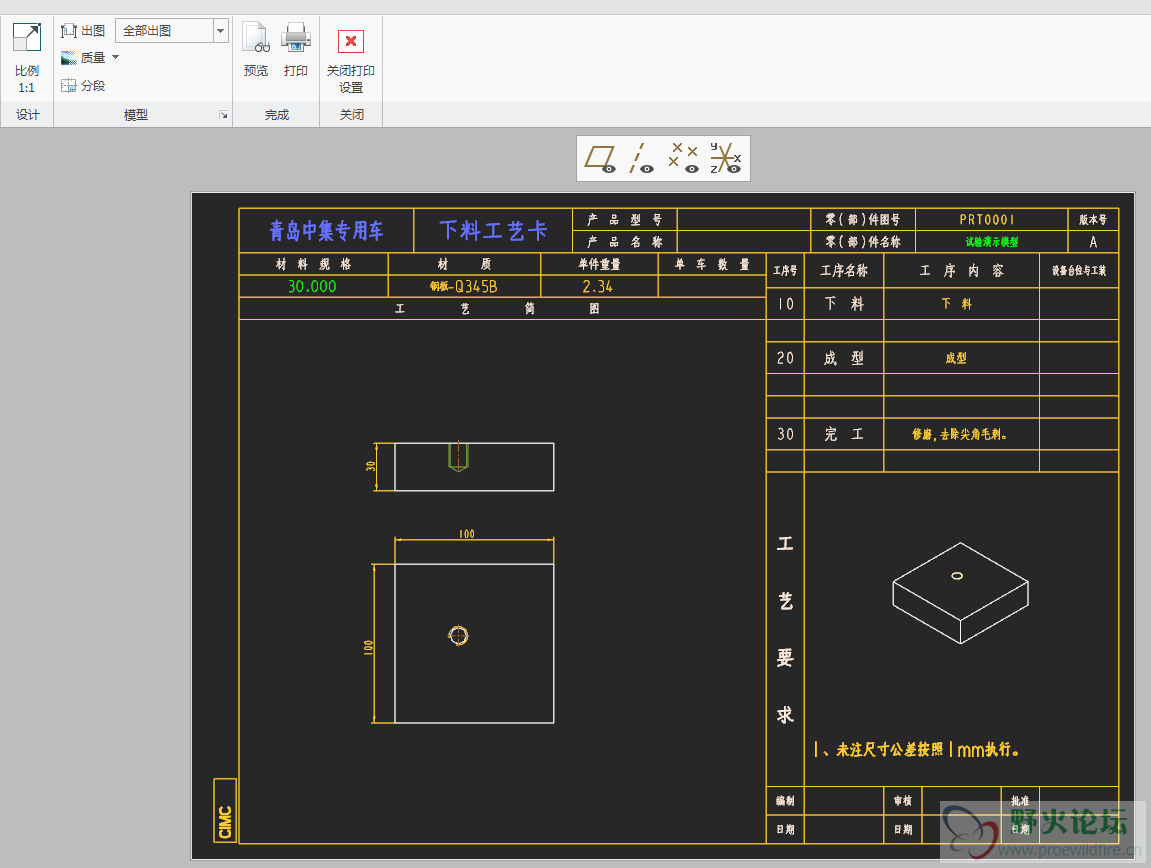

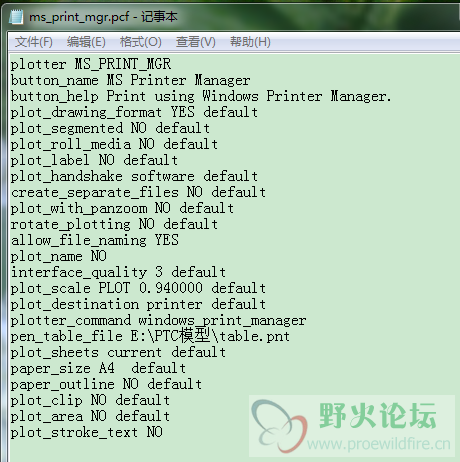

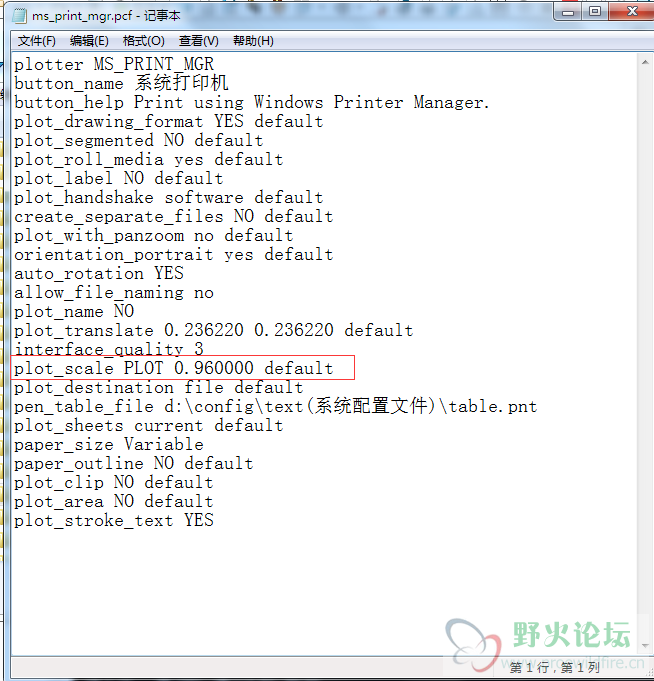

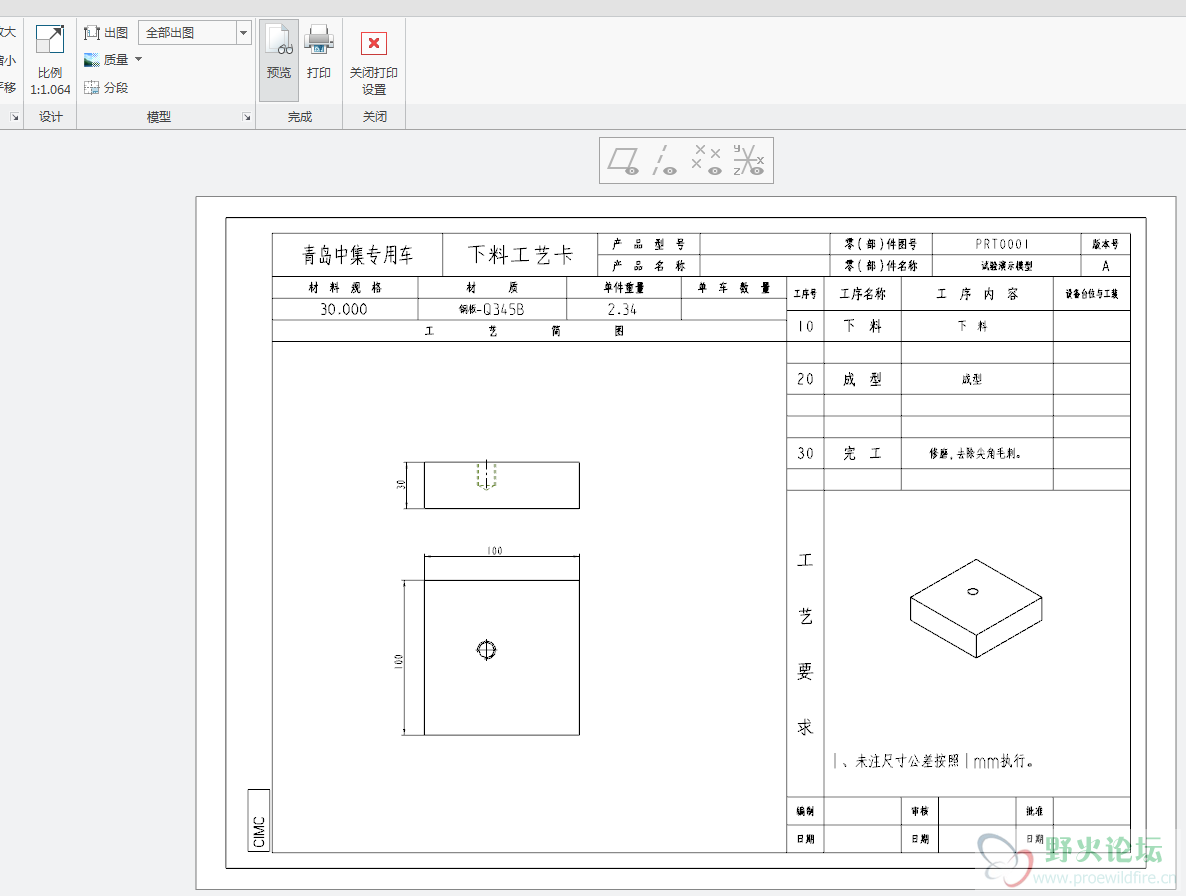

但是这样出图，剪裁线被打出了，不对

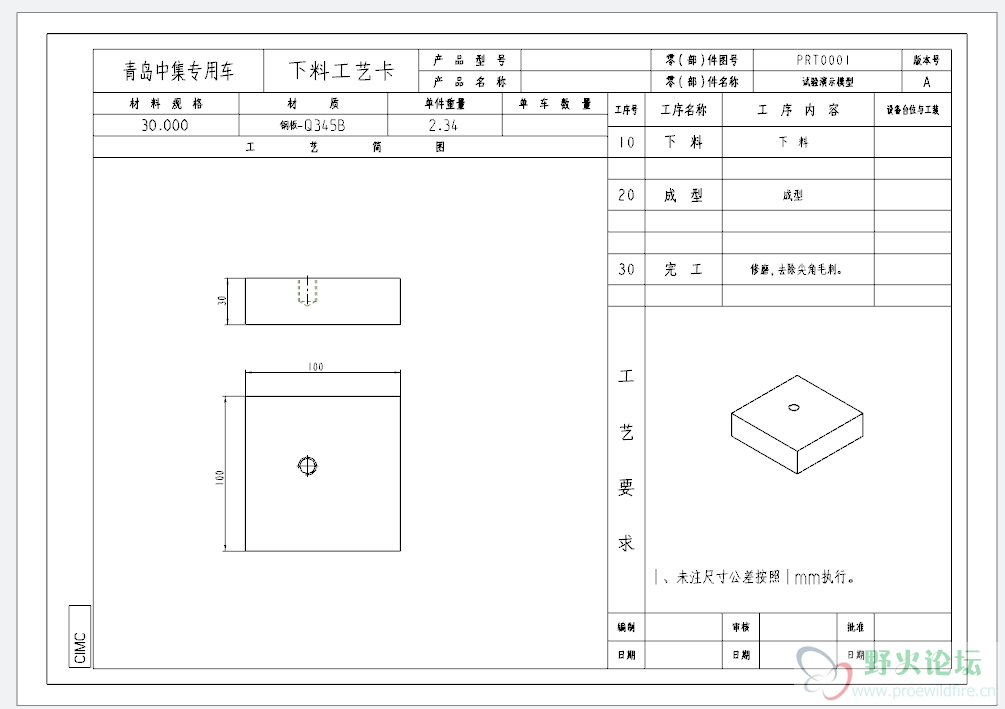

打出的图纸应该是这样的：

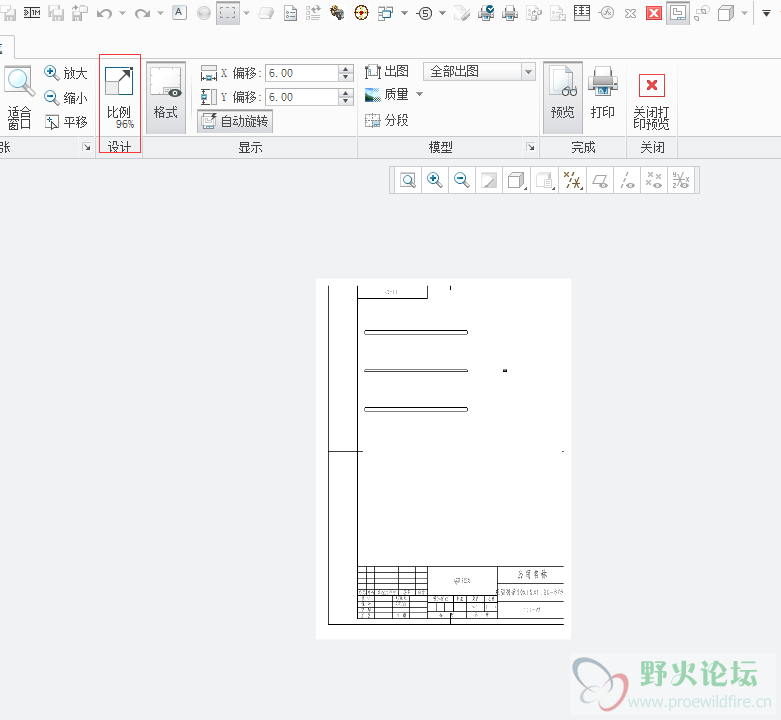

刘磊雄 · 发表于 2017-2-24 08:59

本帖最后由刘磊雄于 2017-2-24 09:05 编辑

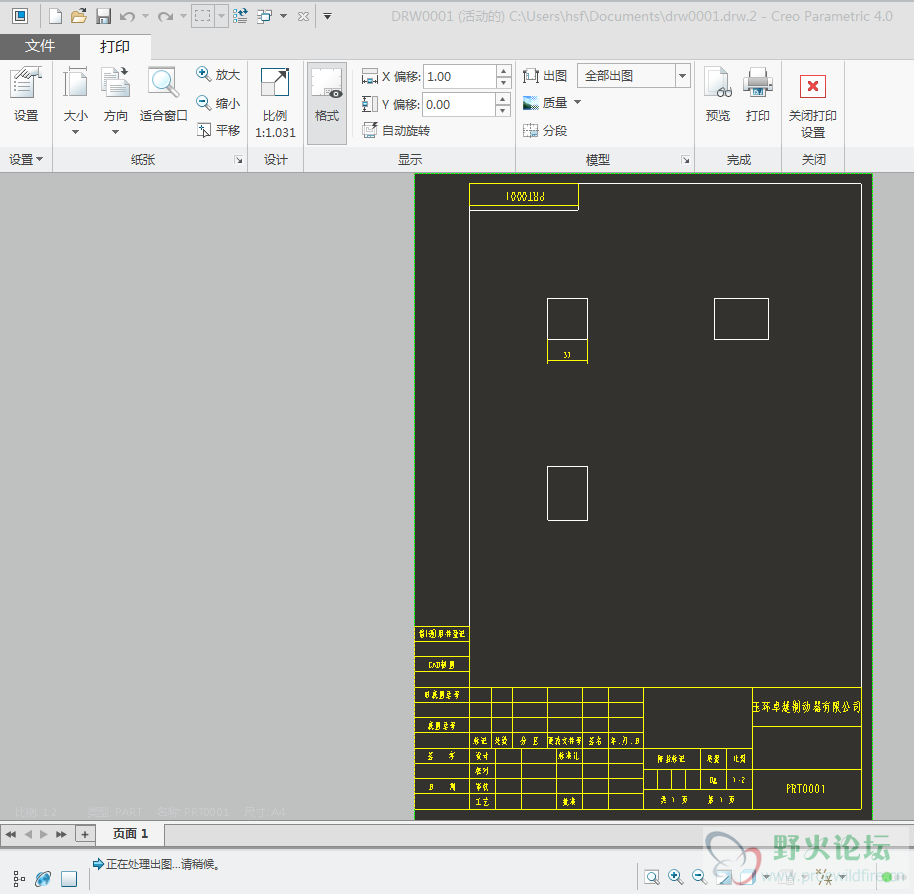

你的问题在我这不存在，不知道是哪个参数设置的不同，可以看到我的打印界面没有X、Y偏移量设置窗口，还有可能与你的打印机有关。我打图时打A4图幅只需将比例改成0.94就行，A3打A4直接1.0。在用Creo2.0时0.94这个值是可以被记忆的，现在每打一张图都需要重新输入，挺烦的。
